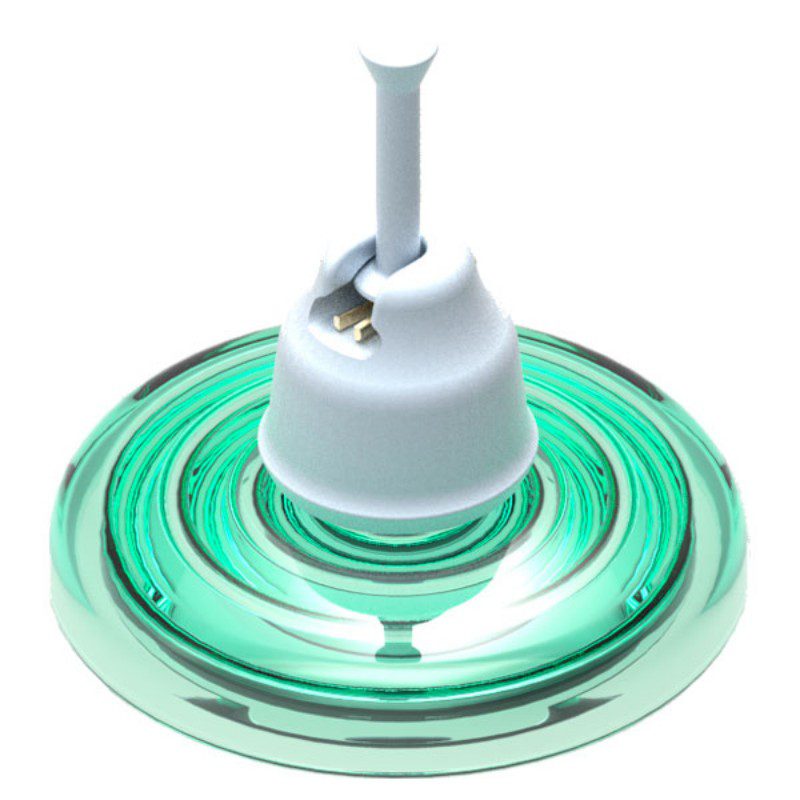

Isolador Disco Suspensão de Vidro 80 KN

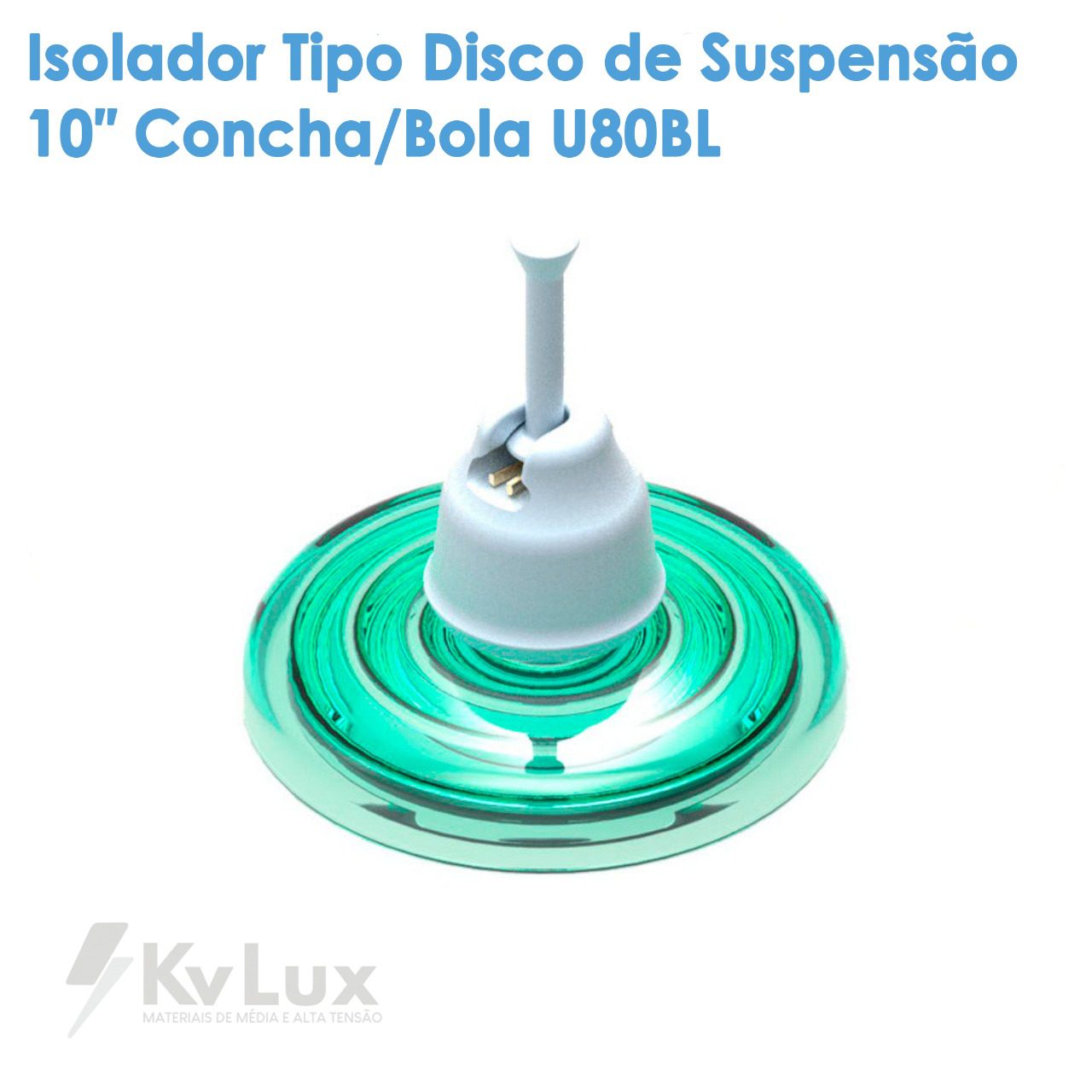

Isolador Tipo Disco de Suspensão 10″ Concha/Bola U80BL, Germer, Isolador Tipo Disco de Suspensão, Isolador Tipo Disco de Suspensão 10″ Concha/Bola U80BL

Descrição: Isolador Disco Suspensão de Vidro 80 KN

CÓDIGOS VITRIFICAÇÃO NORMAS
13.03.55 VIDRO IEC 60305: U80BL – NBR 7109: D80-16A



CARACTERÍSTICAS
ELÉTRICAS
CARACTERÍSTICAS
DIMENSIONAIS/ MECÂNICAS
CARACTERÍSTICAS DE RIV CARACTERÍSTICAS DA
EMBALAGEM
POSITIVO 105 kV DISTÂNCIA DE ESCOAMENTO 320 mm TENSÃO APLICADA NO ENSAIO 10 kV PESO POR PEÇA 3,8 Kg
NEGATIVO 110 kV
POSITIVO 100 kV
NEGATIVO 105 kV TRAÇÃO DE ROTINA 40 kN
SECO 75 kV
CHUVA 45 kV RUPTURA ELETROMECÂNICA 80 kN MAX. RIV A 1000 kHz 50 μV QTDE DE PEÇAS POR
EMBALAGEM
SECO 70 kV
CHUVA 40 kV RUPTURA AO IMPACTO 6.3 kN.cm
130 kV
