Uso e Aplicação

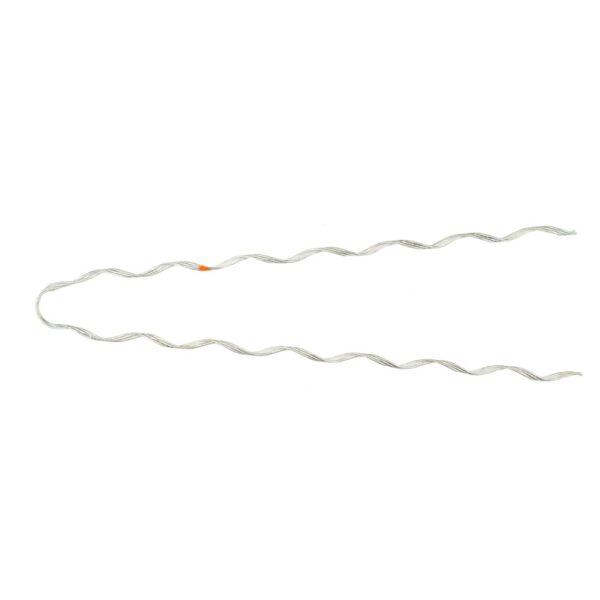

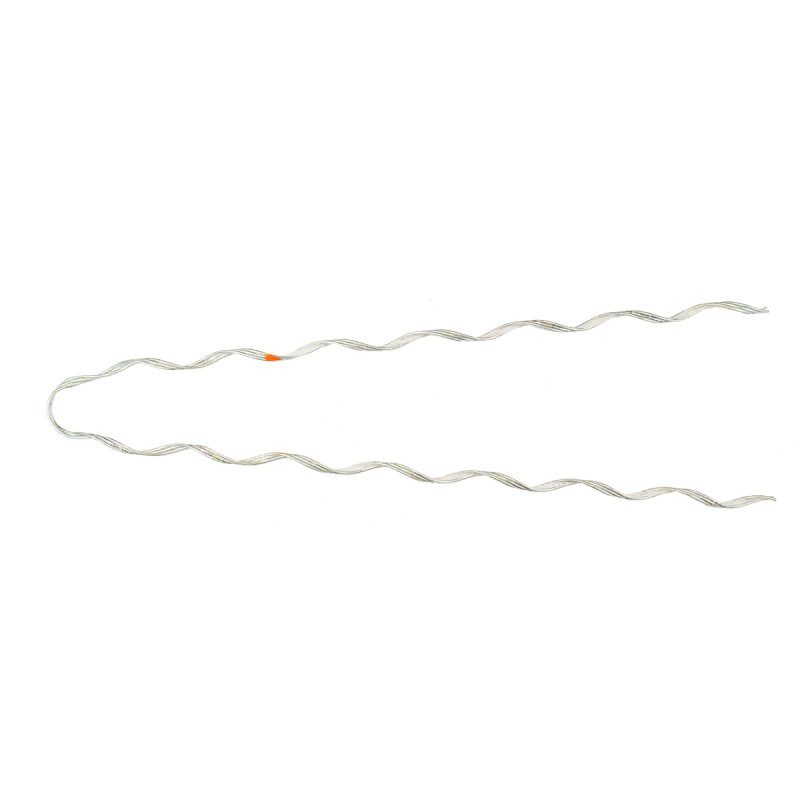

Utilizada para ancoragem dos cabos de alumínio isolado em estruturas de fim de linha e promove amarração mais segura do que a manual. Aplicada diretamente sobre a cobertura do condutor, que pode ser de polietileno, neoprene, vinil ou borracha. Fácil instalação e aplicação manual, não requer uso de ferramental. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size – awg | Comprim. Aplic. | Cód. Cor Condutor | |||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | ||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | ||||||||
| min | max | min | max | (mm) | (inches) | |||||||
| DDE/J-8510 | 5,82 | 6,53 | 0.229 | 0.257 | 6 – 7f/h/w, 2/64s | 457 | 18 | laranja, naranja, orange | ||||
| 6-solid, 3/64s | ||||||||||||
| DDE/J-8511 | 6,54 | 7,34 | 0.258 | 0.289 | 4-solid, 2/64s | 533 | 21 | amarelo, amarillo, yellow | ||||
| 6 – 7f/h/w, 3/64s | ||||||||||||
| DDE/J-8512 | 7,35 | 8,25 | 0.290 | 0.325 | 6 – 7f/h/w, 4/64s | 660 | 26 | vermelho, rojo, red | ||||
| 4 – 7f/h/w, 2/64s | ||||||||||||
| DDE/J-8513 | 8,26 | 9,24 | 0.326 | 0.364 | 4 – 7f/h/w, 3/64s | 686 | 27 | verde, verde, green | ||||
| 4 – 7f/h/w, 4/64s | ||||||||||||
| DDE/J-8514 | 9,25 | 10,39 | 0.365 | 0.409 | 2 – 7f/h/w, 3/64s | 686 | 27 | amarelo, amarillo, yellow | ||||
| 4 – 7f/h/w, 5/64s | ||||||||||||
| DDE/J-8515 | 10,4 | 11,68 | 0.410 | 0.460 | 2 – 7f/h/w, 5/64s | 737 | 29 | azul, azul, blue | ||||
| 4 – 7f/h/w, 4/64s | ||||||||||||
| DDE/J-8516 | 11,69 | 13,1 | 0.461 | 0.516 | 1-19f/h/w, 5/64s | 787 | 31 | laranja, naranja, orange | ||||
| 1/0 – 7f/h/w, 4/64s | ||||||||||||
| DDE/J-8517 | 13,11 | 14,65 | 0.517 | 0.577 | 1/0 – 19/f/h/w, 5/64s | 864 | 34 | púrpura, rosa, pink | ||||
| 1/0 – 19/f/h/w, 6/64s | ||||||||||||
| DDE/J-8100 | 14,66 | 16,58 | 0.578 | 0.653 | 3/0 – 7/f/h/w, 4/64s | 889 | 35 | azul, azul, blue | ||||
| 4/0 – 7/f/h/w, 4/64s | ||||||||||||
| DDE/J-8101 | 16,59 | 18,77 | 0.654 | 0.739 | 250 – 19/f/h/w, 4/64s | 965 | 38 | vermelho, rojo, red | ||||
| 266.8 – 19/f/h/w, 4/64s | ||||||||||||
| DDE/J-8102 | 18,78 | 21,26 | 0.740 | 0.837 | 300 – 19/f/h/w, 5/64s | 1016 | 40 | marrom, marron, brown | ||||
| 336.4 – 19/f/h/w, 8/64s | ||||||||||||
| DDE/J-8103 | 21,27 | 24,05 | 0.838 | 0.947 | 336.4 – 19/f/h/w, 8/64s | 1016 | 40 | verde, verde, green | ||||
| 397.5 – 19/f/h/w, 6/64s | ||||||||||||
| DDE/J-8104 | 24,06 | 27,2 | 0.948 | 1.071 | 477 – 37/f/h/w, 5/64s | 1016 | 40 | preto, negro, black | ||||
| 500 – 37/f/h/w, 8/64s | ||||||||||||
| DDE/J-8105 | 27,21 | 30,78 | 1.072 | 1.212 | 350 – 19/f/h/w, 12/64s | 1016 | 40 | púrpura, rosa, pink | ||||
| 500 – 37/f/h/w, 12/64s | ||||||||||||
