Uso e Aplicação

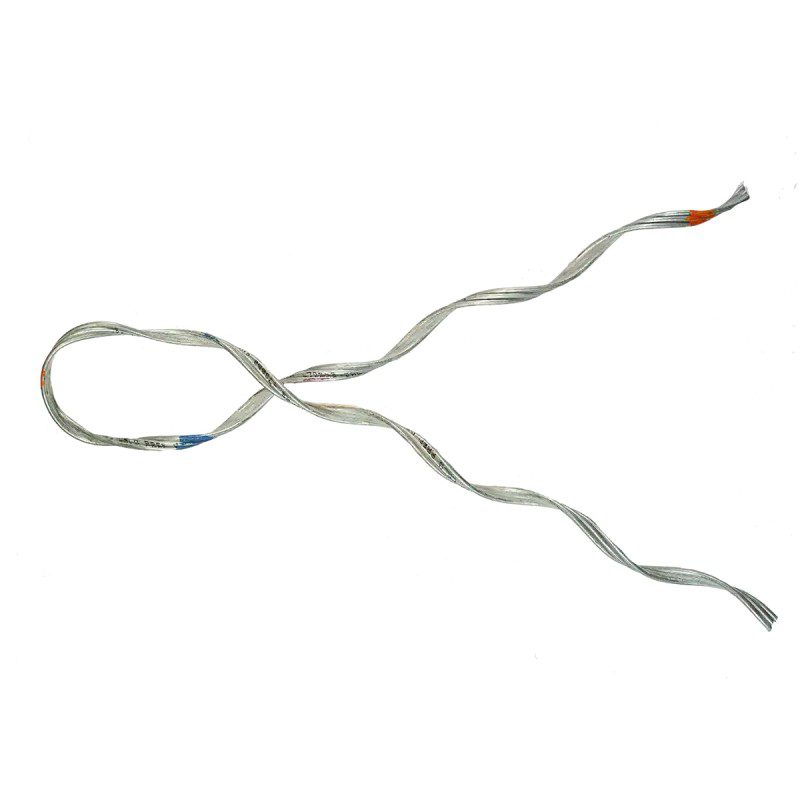

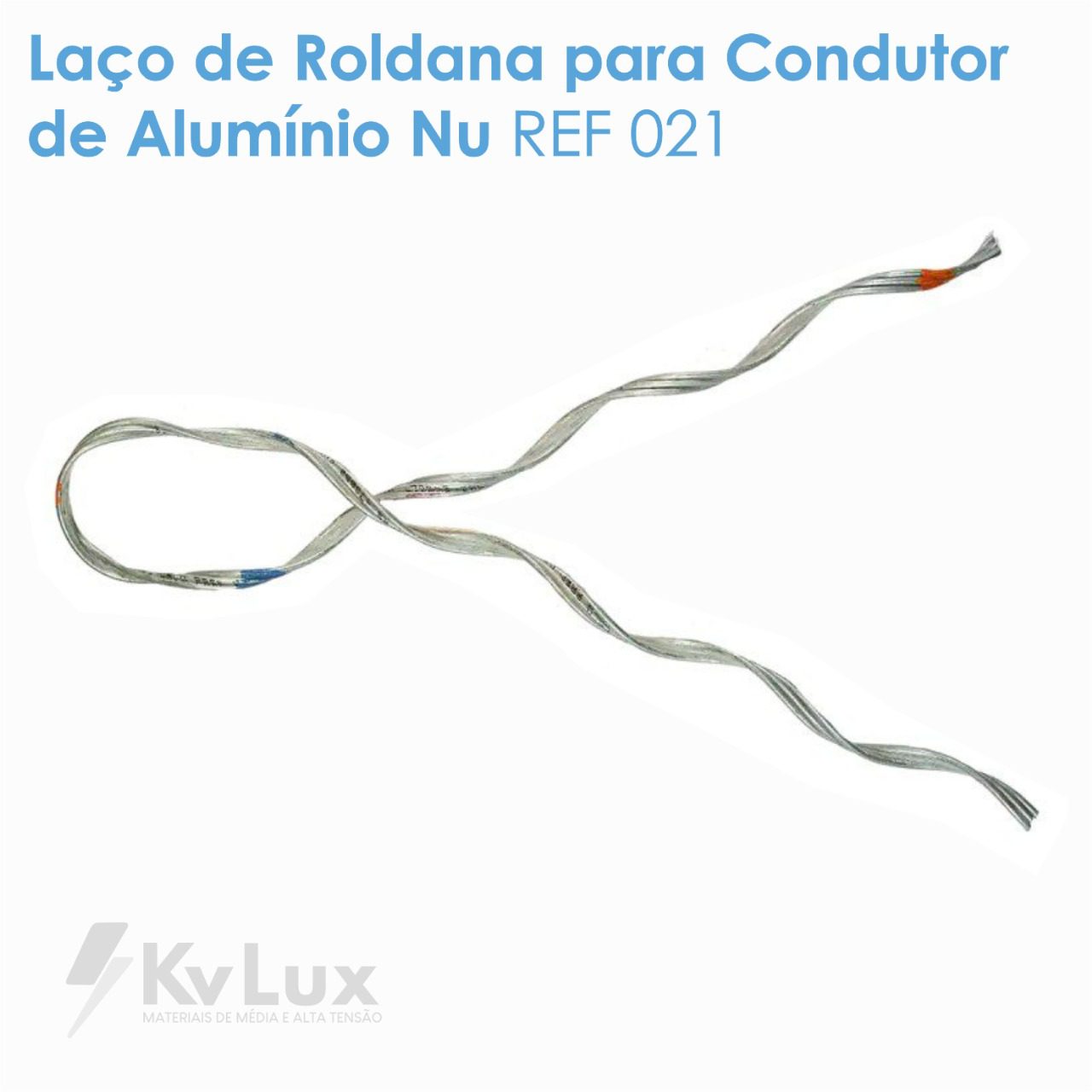

Utilizado para fixação do condutor de alumínio nu, CAA/CA-CAL, em isolador roldana. Fácil instalação, aplicação manual, não requer o uso de ferramentas. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor. Acompanha um coxim de elastômero, que deve ser aplicado sobre o condutor para evitar danos de abrasão. Substitui, com muitas vantagens, a amarração feita manualmente com fio e fita de alumínio.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Cód. Cor Condutor | ||||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | CA (AAC) | CAA (ACSR | Cb. Multiplex Neutro mm2 |
(±25mm) | Conductor Color Code | ||||||||
| min | max | min | max | (mm) | (inches) | ||||||||||
| SPT-0300 | 4,82 | 5,04 | 0.190 | 0.198 | —– | 6 – 6/1 | —– | 355 | 14 | azul, azul, blue | |||||
| SPT-0306 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7 f/h/w | —– | 25 CA | 480 | 19 | laranja, naranja, orange | |||||
| SPT-0312 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7 f/h/w | —– | 35 CAL | 560 | 22 | vermelho, rojo, red | |||||
| SPT-0318 | 8,65 | 9,70 | 0.341 | 0.382 | 1/0 – 7 f/h/w | —– | 50 CAL | 615 | 24 | amarelo, amarillo, yellow | |||||
| SPT-0320 | 9,80 | 11,00 | 0.386 | 0.433 | 2/0 – 7 f/h/w | —– | 70 CAL | 615 | 24 | azul, azul, blue | |||||
| SPT-0322 | 11,60 | 13,00 | 0.457 | 0.512 | 3/0 – 7 f/h/w | —– | 95 CAL | 710 | 28 | laranja, naranja, orange | |||||
| SPT-0324 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7 f/h/w | —– | 120 CAL | 730 | 29 | vermelho, rojo, red | |||||
| SPT-0326 | 14,96 | 16,95 | 0.589 | 0.667 | 336.4 – 19f/h/w | 266.8 – 26/7 | —– | 635 | 25 | purpura, rosa, purple | |||||
| SPT-0327 | 16,94 | 17,92 | 0.667 | 0.706 | —– | 336.4 – 18/1 | —– | 635 | 25 | marrom, marron, brown | |||||
