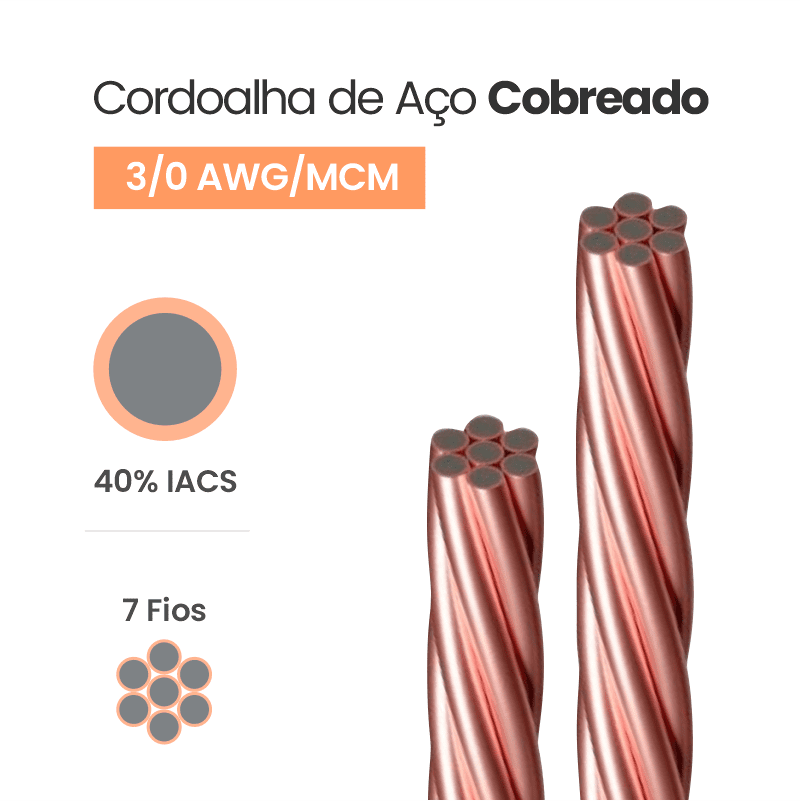

Cordoalha de Aço Cobreado 40% IACS 3/0 AWG/MCM

Especificações Técnicas deste produto: Seção Nominal (MM²): 95; Seção Efetiva (MM²): 93,3; Quantidade de Fios: 7; Diâmetro dos Fios (MM): 4,12; Diâmetro do Cabo (MM): 12,36; Seção (AWG/MCM): 3/0; Peso Nominal (KG/KM): 771; Módulo de Elasticidade (GPA): 176; Coef. de Dilatação Linear (1/°C): 1,90 E-05; Carga de Ruptura – LCA (DAN): 2352

Descrição: Cordoalha de Aço Cobreado 40% IACS 3/0 AWG/MCM

Especificações Técnicas deste produto:

Seção Nominal (MM²): 95;
Seção Efetiva (MM²): 93,3;
Quantidade de Fios: 7;
Diâmetro dos Fios (MM): 4,12;
Diâmetro do Cabo (MM): 12,36;
Seção (AWG/MCM): 3/0;
Peso Nominal (KG/KM): 771;
Módulo de Elasticidade (GPA): 176;
Coef. de Dilatação Linear (1/°C): 1,90 E-05;
Carga de Ruptura – LCA (DAN): 2352

DESCRIÇÃO SEÇÃO EFETIVA (MM²) CARACTERÍSTICAS DO CONDUTOR CARACTERÍSTICAS MECÂNICAS FICHA TÉCNICA
QTD. DE FIOS DIÂM. DOS FIOS (MM) DIÂM. DO CABO (MM) SEÇÃO (AWG/
MCM)
PESO NOMINAL (KG/KM) MÓDULO DE ELAST. (GPA) COEF. DE DILATAÇÃO LINEAR (1/°C) CARGA
DE RUPTURA – LCA (DAN)
Cordoalha Aço Cobreado 40% IACS 16 MM 15,8 3 2,59 5,58 5 130 176 1,90 E-05 421 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 25 MM 25 3 3,26 7,02 3 206 176 1,90 E-05 666 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 35 MM 31,7 3 3,67 7,91 2 262 176 1,90 E-05 844 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 50 MM 50,3 3 4,62 9,95 1/0 415 176 1,90 E-05 1338 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 16 MM 15,9 7 1,7 5,1 5 131 176 1,90 E-05 401 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 25 MM 23,3 7 2,06 6,18 4 193 176 1,90 E-05 588 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 35 MM 34,4 7 2,5 7,5 2 284 176 1,90 E-05 866 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 50 MM 49,5 7 3 9 1 409 176 1,90 E-05 1247 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 70 MM 65,4 7 3,45 10,35 2/0 541 176 1,90 E-05 1649 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 95 MM 93,3 7 4,12 12,36 3/0 771 176 1,90 E-05 2352 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 120 MM 117,3 7 4,62 13,86 4/0 969 176 1,90 E-05 2958 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 50 MM 47,3 19 1,78 8,9 1/0 392 176 1,90 E-05 1192 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 70 MM 67,1 19 2,12 10,6 2/0 556 176 1,90 E-05 1691 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 95 MM 93,3 19 2,5 12,5 3/0 774 176 1,90 E-05 2351 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 120 MM 125,5 19 2,9 14,5 4/0 1041 176 1,90 E-05 3163 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 150 MM 157,6 19 3,25 16,25 300 1307 176 1,90 E-05 3973 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 185 MM 181,6 37 2,5 17,5 350 1515 176 1,90 E-05 4578 VISUALIZAR
Cordoalha Aço Cobreado 40% IACS 240 MM 244,4 37 2,9 20,3 500 2039 176 1,90 E-05 6160 VISUALIZAR

Cordoalhas

Cordoalhas para média e alta tensão são essenciais em sistemas elétricos, proporcionando resistência mecânica e condutividade elétrica para a transmissão eficiente de energia. Amplamente utilizadas em linhas de transmissão, essas cordoalhas, compostas por fios de alta resistência, garantem estabilidade estrutural e confiabilidade na condução elétrica em longas distâncias. Sua construção robusta e resistência à corrosão desempenham um papel vital nas infraestruturas elétricas, contribuindo para a segurança e eficiência operacional em sistemas de média e alta tensão.

Cordoalha de Aço Cobreado

A Cordoalha de Aço Cobreado é uma solução eficiente e resistente, ideal para aplicações que requerem condutividade elétrica superior e durabilidade estrutural. Composta por fios de aço revestidos de cobre, oferece a combinação de resistência mecânica do aço com a excelente condutividade elétrica do cobre. Essa cordoalha é comumente utilizada em sistemas de aterramento, linhas de transmissão e redes de telecomunicações, proporcionando uma solução confiável para a condução segura e eficiente de corrente elétrica.
