Uso e Aplicação

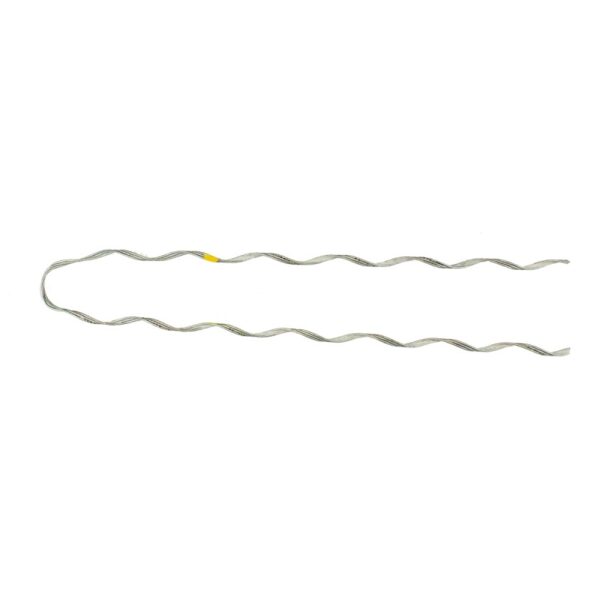

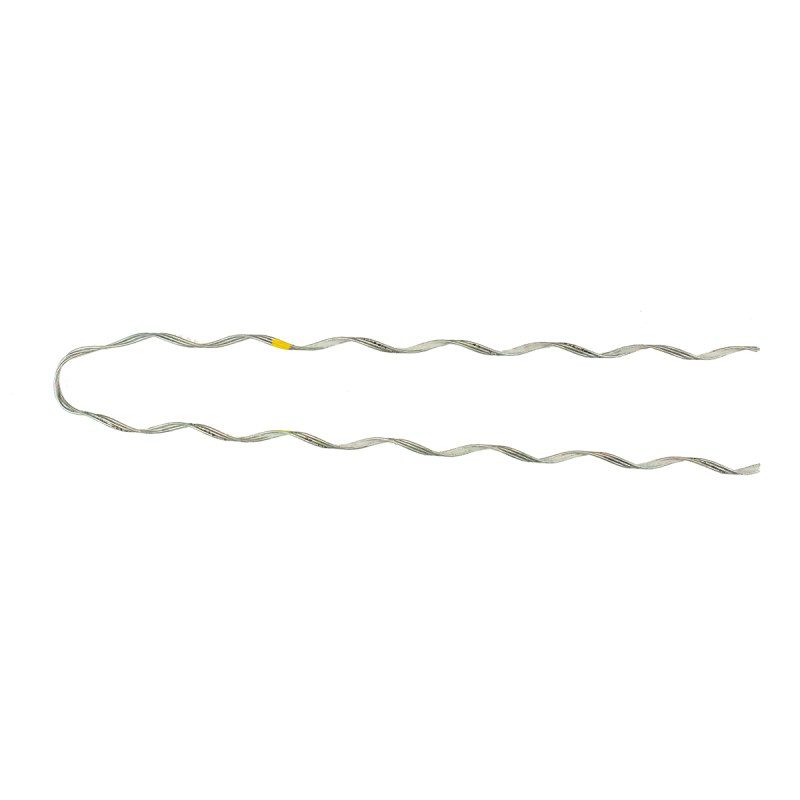

Utilizada em áreas de corrosão pesada ou muito pesada para ancoragem de cabos de alumínio nu, CAA/CACAL, nos pontos finais mecânicos, no primário, junto ao isolador de disco, ou no secundário, diretamente no isolador de roldana ou castanha. Fácil instalação e aplicação manual, não requer mão de obra especializada ou uso de ferramental. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Cb. Multiplex Seção do Neutro Nú mm2 | Comprim. Aplic. | Cód. Cor Condutor | |||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | Ca(AAC) | CAA(ACSR) | (±25mm) | Conductor Color Code | |||||||||
| min | max | min | max | (mm) | (inches) | ||||||||||
| DDE-9586-AL | 4,00 | 4,50 | 0.182 | 0.203 | —– | 8 – 6/1 | —– | 400 | 16 | marrom, marron, brown | |||||
| DDE-9554-AL | 4,60 | 5,30 | 0.182 | 0.203 | 6-7f/h/w | 6 – 6/1 | —– | 400 | 16 | azul, azul, blue | |||||
| DDE-9541-AL | 5,70 | 6,45 | 0.229 | 0.257 | 4-7f/h/w | 4 – 6/1,7/1 | 25 CA | 430 | 17 | laranja, naranja, orange | |||||
| DDE-9542-AL | 7,30 | 8,20 | 0.290 | 0.325 | 2-7f/h/w | 2 – 6/1,7/1 | 35 CAL | 610 | 24 | vermelho, rojo, red | |||||
| DDE-9543-AL | 8,50 | 9,50 | 0.326 | 0.364 | —– | —– | 50 CAL | 670 | 26 | verde, verde, green | |||||
| DDE-9544-AL | 9,15 | 10,25 | 0.365 | 0.409 | 1/0 – 7f/fh/w | 1/0 – 6/1 | —– | 670 | 26 | amarelo, amarillo, yellow | |||||
| DDE-9545-70-AL | 9,8 | 10,85 | 0.366 | 0.410 | —– | —– | 70 CAL | 710 | 28 | preto, negro, black | |||||
| DDE-9545-AL | 10,30 | 11,55 | 0.410 | 0.460 | 2/0 – 7f/fh/w | 2/0 – 6/1 | —– | 710 | 28 | azul, azul, blue | |||||
| DDE-9546-AL | 11,60 | 13,00 | 0.461 | 0.516 | 3/0 – 7f/fh/w | 3/0 – 6/1 | 95 CAL | 815 | 32 | laranja, naranja, orange | |||||
| DDE-9547-AL | 13,10 | 14,65 | 0.517 | 0.577 | 4/0 – 7f/fh/w | 4/0 -6/1 | 120 CAL | 965 | 38 | vermelho, rojo, red | |||||
| DDE-9548-AL | 14,10 | 15,60 | 0.578 | 0.615 | 266,8 – 7f/h/w | 266.8 – 18/1 | —– | 890 | 35 | preto, negro, black | |||||
| DDE-9580-AL | 15,45 | 17,10 | 0.615 | 0.653 | 300 – 19f/h/w | 266.8 – 26/7 | —– | 915 | 36 | azul, azul, blue | |||||
| DDE-9549-AL | 16,20 | 18,15 | 0.654 | 0.696 | 336.4 – 19f/h/w | 300 – 26/07 | —– | 980 | 39 | verde, verde, green | |||||
| 336.4 – 18/1 | —– | ||||||||||||||
| DDE-9581-AL | 17,40 | 19,30 | 0.697 | 0.739 | 397.5 – 19f/h/w | 336.4 – 26/7 | —– | 1000 | 39 | amarelo, amarillo, yellow | |||||
| DDE-9550-AL | 18,90 | 21,00 | 0.740 | 0.837 | 397.5 – 19f/h/w | 336.4 – 30/7 | —– | 1270 | 50 | laranja, naranja, orange | |||||
| 950 – 19f/h/w | 397.5 – 18/1, 30/7 | —– | |||||||||||||
| 477 – 19f/h/w | 397.5 – 26/7 | —– | |||||||||||||
| 500 – 19/37f/h/w | 477 – 18/1, 36/1 | —– | |||||||||||||
| DDE-9551-AL | 20,70 | 22,85 | 0.838 | 0.947 | 556.5 – 19f/h/w | 477 – 24/7, 30/7 | —– | 1400 | 55 | azul, azul, blue | |||||
| 636 – 37f/h/w | 556.5 – 18/1, 26/7, 36/ | —– | |||||||||||||
| 650 – 61f/h/w | 636 – 18/1 | —– | |||||||||||||
| DDE-9552-AL | 24,07 | 27,20 | 0.948 | 1.071 | 715.5 – 37f/h/w | 666.6 – 36/1 | —– | 1575 | 62 | marrom, marron, brown | |||||
| 750 – 61f/h/w | 715.5 – 36/1 | —– | |||||||||||||
| 795 – 61f/h/w | 795 – 36/1 | —– | |||||||||||||
| DDE-9553-AL | 27,21 | 30,78 | 1.072 | 1.212 | 874.5 – 61f/h/w | 874.5 – 36/1 | —– | 1778 | 70 | laranja, naranja, orange | |||||
| 954 – 61f/h/w | 954 – 36/1 | —– | |||||||||||||
| 1033.5 – 61f/h/w | 1033.5 – 36/1 | —– | |||||||||||||
