Uso e Aplicação

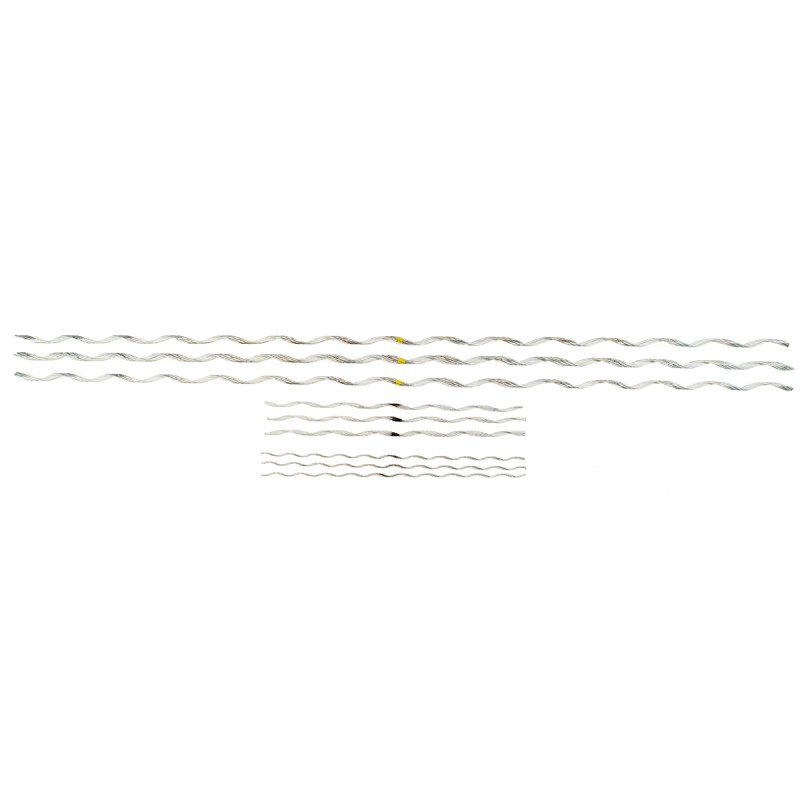

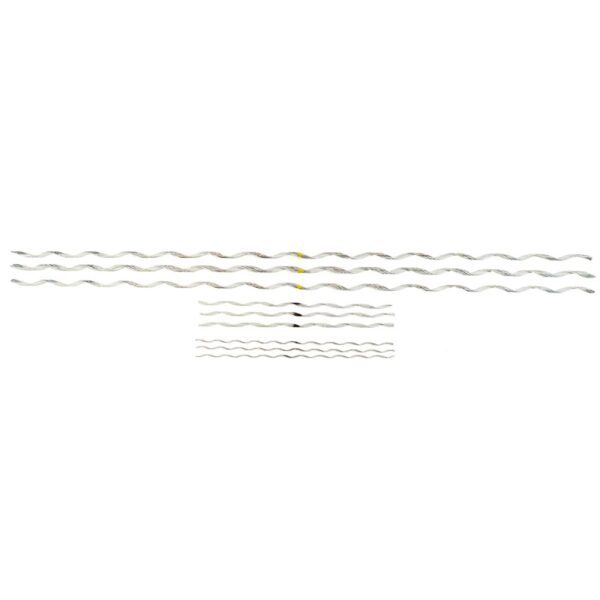

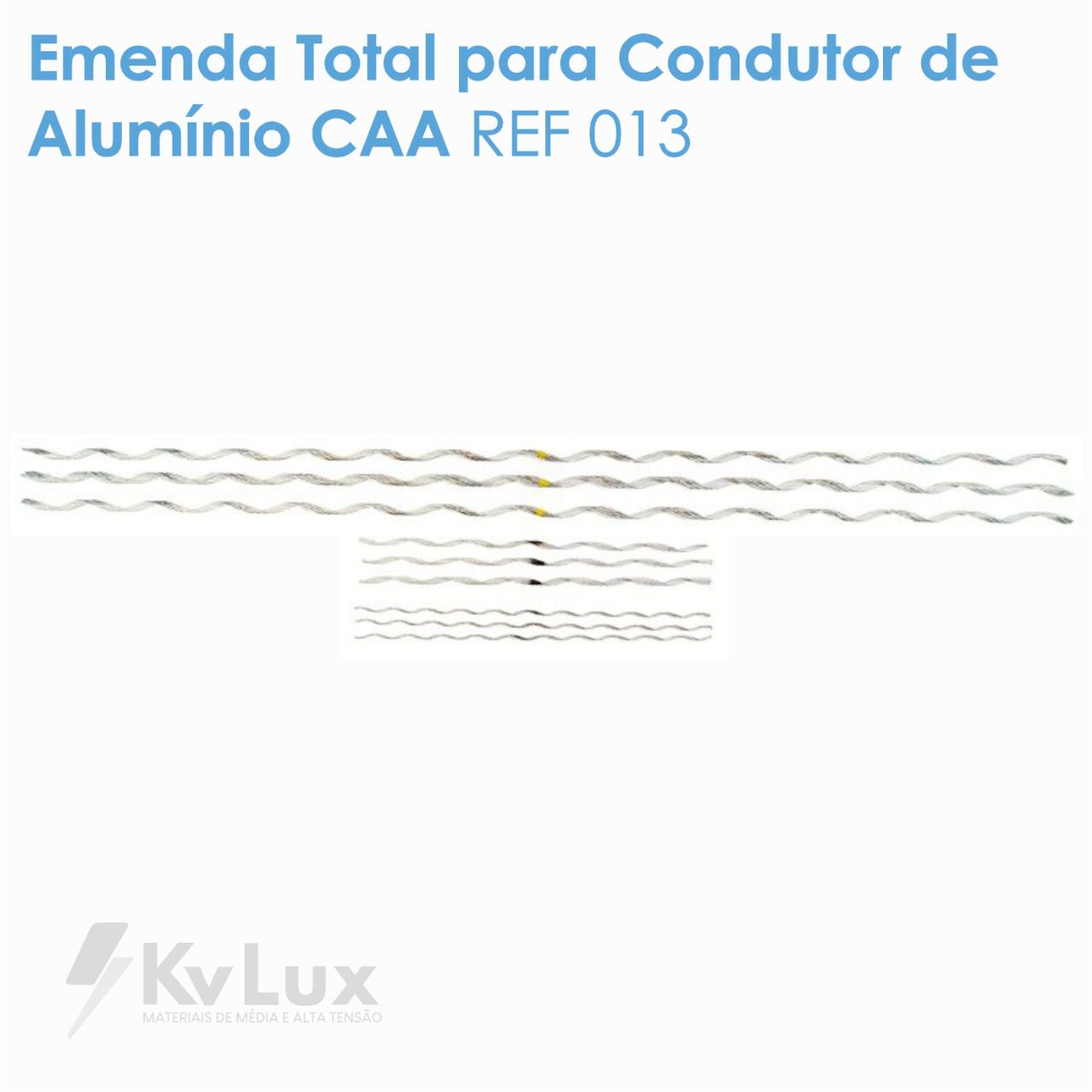

Utilizada para emendar e reconstituir as propriedades elétricas e mecânicas do condutor de alumínio CAA em pontos de interrupção ou falhas na linha de energia. Distribui os esforços sem ocasionar tensões localizadas, preserva a integridade do cabo condutor sem deformá-lo, possui instalação manual, flexibilidade que permite a passagem em equipamentos de lançamento de cabos. Deve ser utilizado pasta anti-óxido no cabo antes de aplicar a emenda.
| CATAL | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Qt. pç p/ Conj. Ct pz p/ Conj. n.º of subsets | Cor alma aço Color alma de acero Core Color | Cor enchimento Color del relleno Filler Color | Cor externo Color del exterior Outer Color | |||||||
| Código | Largo, Length | ||||||||||||
| Código Number | (±25mm) | ||||||||||||
| CAA (ACSR) | (mm) | (inches) | |||||||||||
| ACFS-4000 | 6 – 6/1 | 740 | 29 | 3 | preto, negro, black | nada, none | azul, azul, blue | ||||||
| ACFS-4100 | 4 – 6/1 | 890 | 35 | 3 | preto, negro, black | nada, none | laranja, naranja, orange | ||||||
| ACFS-4101 | 4 – 7/1 | 890 | 35 | 3 | preto, negro, black | nada, none | laranja, naranja, orange | ||||||
| ACFS-4102 | 2 – 6/1 | 1120 | 44 | 3 | preto, negro, black | nada, none | vermelho, rojo, red | ||||||
| ACFS-4103 | 2 – 7/1 | 1120 | 44 | 3 | preto, negro, black | nada, none | vermelho, rojo, red | ||||||
| ACFS-4104 | 1/0 – 6/1 | 1320 | 52 | 3 | preto, negro, black | preto, negro, black | amarelo, amarillo, yellow | ||||||
| ACFS-4105 | 2/0 – 6/1 | 1400 | 55 | 3 | preto, negro, black | preto, negro, black | azul, azul, blue | ||||||
| ACFS-4108 | 3/0 – 6/1 | 1500 | 59 | 3 | preto, negro, black | preto, negro, black | laranja, naranja, orange | ||||||
| ACFS-4110 | 4/0 – 6/1 | 1705 | 67 | 3 | preto, negro, black | preto, negro, black | vermelho, rojo, red | ||||||
| ACFS-4111 | 266.8 – 26/7 | 2315 | 91 | 3 | preto, negro, black | preto, negro, black | azul, azul, blue | ||||||
| ACFS-4112 | 336.4 – 18/1 | 2210 | 87 | 3 | preto, negro, black | preto, negro, black | verde, verde, green | ||||||
| ACFS-4113 | 336.4 – 26/7 | 2720 | 107 | 3 | preto, negro, black | preto, negro, black | amarelo, amarillo, yellow | ||||||
| ACFS-4114 | 336.4 – 30/7 | 2720 | 107 | 3 | preto, negro, black | preto, negro, black | laranja, naranja, orange | ||||||
| ACFS-4115 | 397.5 – 26/7 | 2800 | 110 | 3 | preto, negro, black | preto, negro, black | púrpura, rosa, pink | ||||||
| ACFS-4117 | 477 – 26/7 | 3050 | 120 | 3 | preto, negro, black | preto, negro, black | azul, azul, blue | ||||||
| ACFS-4118 | 556.5 – 26/7 | 3150 | 124 | 3 | preto, negro, black | preto, negro, black | verde, verde, green | ||||||
| ACFS-4200 | 605 – 24/7 | 3200 | 126 | 3 | preto, negro, black | preto, negro, black | verde, verde, green | ||||||
| ACFS-4120 | 636 – 26/7 | 3400 | 134 | 3 | preto, negro, black | preto, negro, black | amarelo, amarillo, yellow | ||||||
| ACFS-4128 | 715.5 – 26/7 | 3500 | 138 | 3 | preto, negro, black | preto, negro, black | azul, azul, blue | ||||||
| ACFS-4121 | 795 – 45/7 | 3800 | 150 | 3 | preto, negro, black | preto, negro, black | azul, azul, blue | ||||||
| ACFS-4122 | 795 – 26/7 | 4015 | 158 | 3 | preto, negro, black | preto, negro, black | laranja, naranja, orange | ||||||
| ACFS-4124 | 900 – 45/7 | 3800 | 150 | 4 | preto, negro, black | preto, negro, black | laranja, naranja, orange | ||||||
| ACFS-4125 | 954 – 45/7 | 4000 | 157 | 4 | preto, negro, black | preto, negro, black | vermelho, rojo, red | ||||||
| ACFS-4127 | 1113 – 45/7 | 4300 | 169 | 4 | preto, negro, black | preto, negro, black | preto, negro, black | ||||||
