Uso e Aplicação

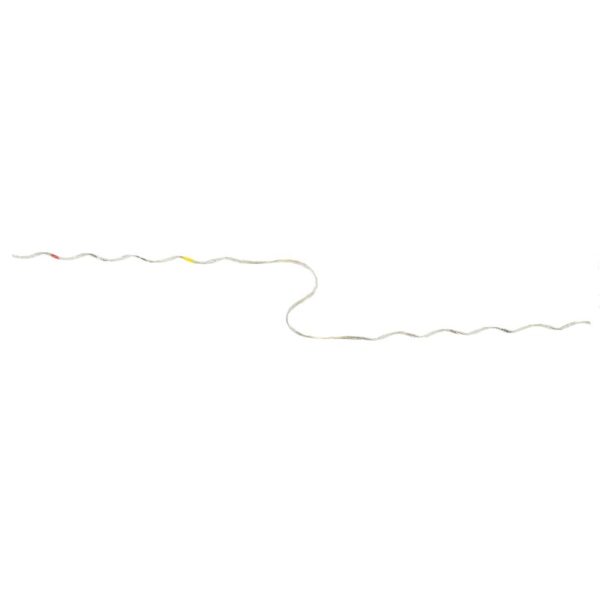

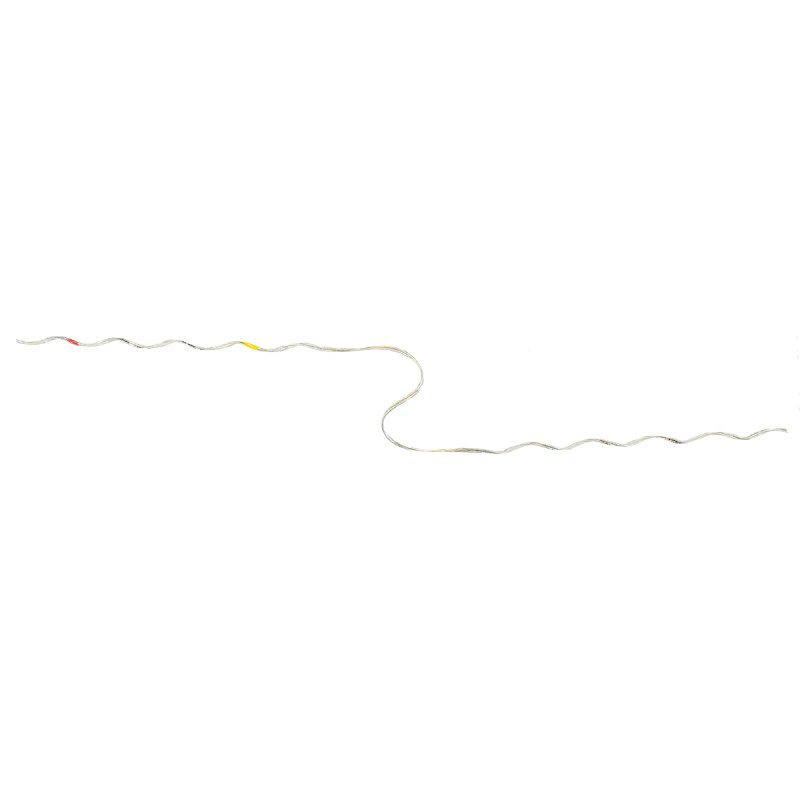

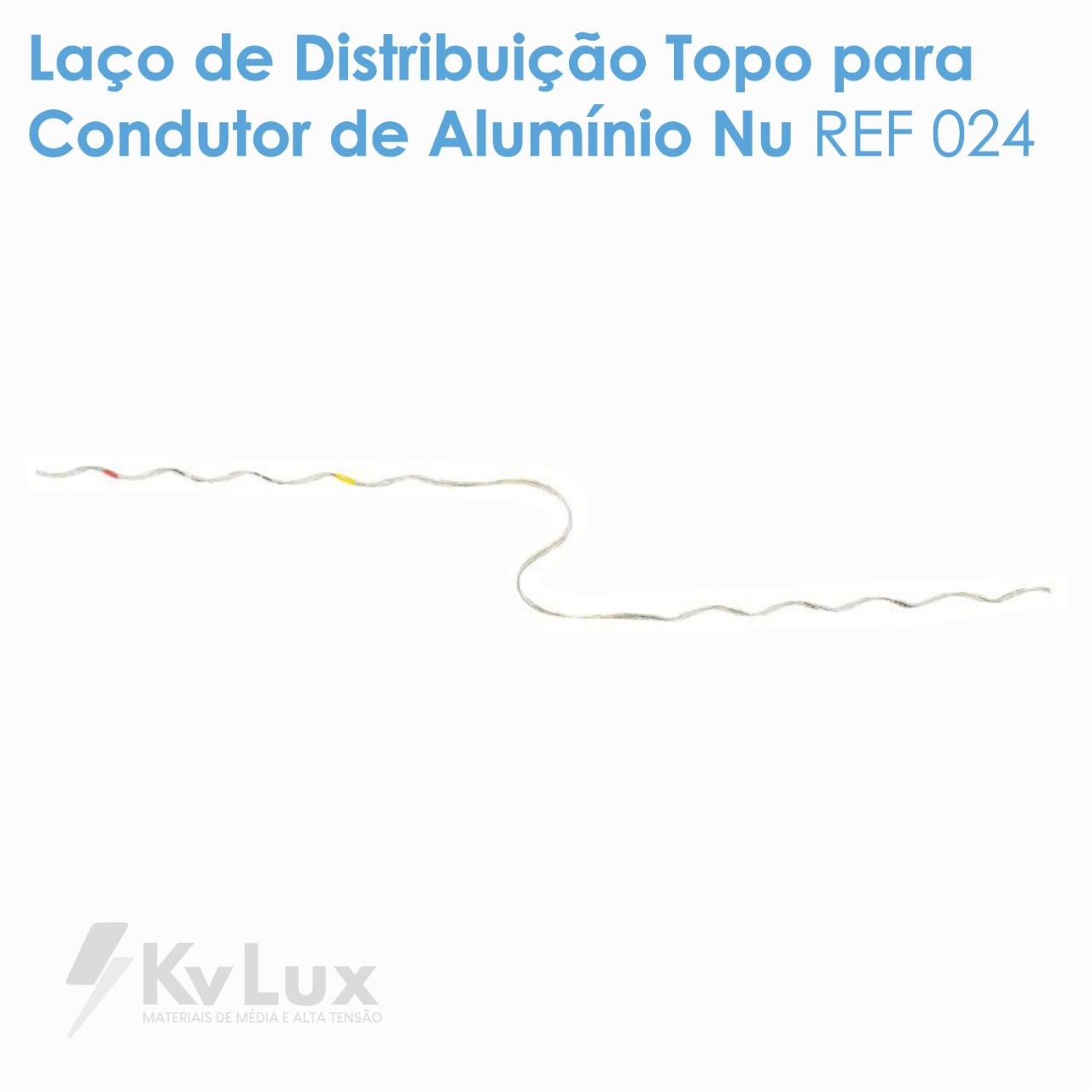

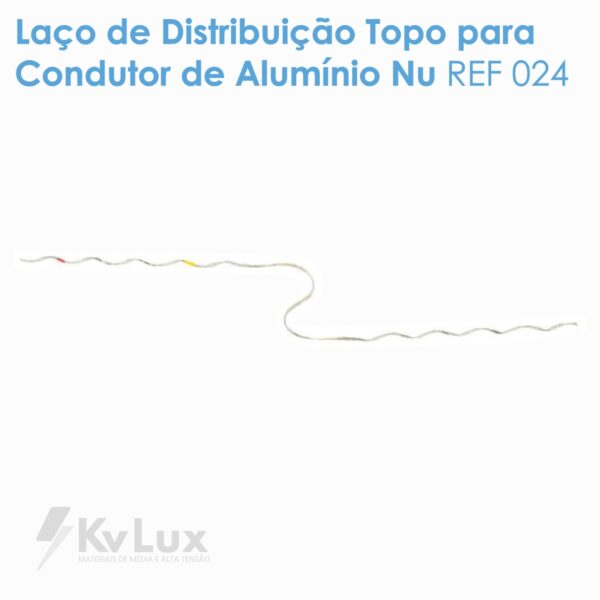

Utilizado para amarração de condutores de alumínio nu, CAA/CA no topo do isolador de pino. Fácil instalação, aplicação manual, não requer uso de ferramentas. Protege o condutor contra a fadiga causada pela vibração devido ao vento ou instabilidade das cargas mecânicas. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor. Acompanha um coxim de elastômero, que deve ser aplicado sobre o condutor de alumínio para evitar danos de abrasão.
| Diâmetro Isolador 60mm | ||||||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Marca Ident. Isol. | Comprim. Aplic. | Cód. Cor Condutor | ||||||||||
| Código | Rango Aplicación | Ranger | Marca Ident. Aisl. | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | Insul. Ident. Mark | (±25mm) | Conductor Color Code | |||||||||||
| min | max | min | max | CA (AAC) | CAA (ASCR) | Ø60mm | (mm) | (inches) | ||||||||
| DTC-0100 | 4,82 | 5,47 | 0.190 | 0.215 | —– | 6 – 6/1 | preto, negro, black | 610 | 24 | azul, azul, blue | ||||||
| DTC-0102 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7f/h/w | 4 – 6/1, 7/1 | preto, negro, black | 635 | 25 | laranja, naranja, orange | ||||||
| DTC-0104 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7f/h/w | 2 – 6/1, 7/1 | preto, negro, black | 700 | 28 | vermelho, rojo, red | ||||||
| DTC-0105 | 9,15 | 10,25 | 0.360 | 0.404 | 1/0 – 7f/h/w | 1/0 – 6/1 | preto, negro, black | 750 | 30 | amarelo, amarillo, yellow | ||||||
| DTC-0106 | 10,30 | 11,55 | 0.406 | 0.455 | 2/0 – 7f/h/w | 2/0 – 6/1 | preto, negro, black | 720 | 30 | azul, azul, blue | ||||||
| DTC-0107 | 11,60 | 13,00 | 0.457 | 0.512 | 3/0 – 7f/h/w | 3/0 – 6/1 | preto, negro, black | 760 | 30 | laranja, naranja, orange | ||||||
| DTC-0108 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | preto, negro, black | 800 | 31 | vermelho, rojo, red | ||||||
| DTC-0108-M | 14,60 | 16,10 | 0.575 | 0.634 | 266.8 – 19f/h/w | 266.8 – 18/1 | preto, negro, black | 840 | 33 | azul, azul, blue | ||||||
| 300 – 19f/h/w | ||||||||||||||||
| DTC-0109 | 16,20 | 18,15 | 0.638 | 0.715 | 336.4 – 19f/h/w 350 – 19f/h/w | 266.8 – 26/7 | preto, negro, black | 840 | 33 | verde, verde, green | ||||||
| 300 – 26/7 | ||||||||||||||||
| 336.4 – 18/1 | ||||||||||||||||
| DTC-0110 | 17,40 | 19,30 | 0.685 | 0.760 | 397.5 – 19f/h/w | 336.4 – 26/7, 30/7 | preto, negro, black | 880 | 35 | amarelo, amarillo, yellow | ||||||
| 397.5 – 18/1 | ||||||||||||||||
| DTC-0111 | 18,90 | 21,00 | 0.744 | 0.827 | 477 – 19, 37f/h/w | 397.5 – 26/7, 30/7 | preto, negro, black | 920 | 36 | laranja, naranja, orange | ||||||
| 500 – 19, 37f/h/w | 477 – 18/1 | |||||||||||||||
| DTC-0112 | 20,70 | 22,85 | 0.815 | 0.900 | 556.5 – 19f/h/w | 477 – 26/7, 30/7 | preto, negro, black | 950 | 37 | azul, azul, blue | ||||||
| 556.5 – 37f/h/w | 556.5 – 18/1 | |||||||||||||||
| DTC-0113 | 22,86 | 24,60 | 0.900 | 0.969 | 636 – 37f/h/w 700 – 37f/h/w | 556 – 26/7, 30/7 | preto, negro, black | 950 | 39 | verde, verde, green | ||||||
| 605 – 26/7 | ||||||||||||||||
| 636 – 18/1 | ||||||||||||||||
| DTC-0114 | 24,61 | 27,07 | 0.969 | 1.066 | 750 – 37f/h/w | —– | preto, negro, black | 1000 | 39 | amarelo, amarillo, yellow | ||||||
| DTC-0115 | 27,08 | 29,80 | 1.066 | 1.173 | 874.5 – 37f/h/w | —– | preto, negro, black | 1030 | 41 | vermelho, rojo, red | ||||||
| DTC-0116 | 29,81 | 32,80 | 1.174 | 1.291 | 1113 – 61f/h/w | —– | preto, negro, black | 1030 | 41 | azul, azul, blue | ||||||
| DTC-0117 | 32,81 | 36,10 | 1.292 | 1.421 | 1351.5 – 61f/h/w | 1272 – 45/7 | preto, negro, black | 1050 | 41 | amarelo, amarillo, yellow | ||||||
| Diâmetro Isolador 75mm | ||||||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Marca Ident. Isol. | Comprim. Aplic. | Cód. Cor Condutor | ||||||||||
| Código | Rango Aplicación | Ranger | Marca Ident. Aisl. | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | Insul. Ident. Mark | (±25mm) | Conductor Color Code | |||||||||||
| min | max | min | max | CA (AAC) | CAA (ASCR) | Ø75mm | (mm) | (inches) | ||||||||
| DTF-0200 | 4,82 | 5,47 | 0.190 | 0.215 | —– | 6 – 6/1 | amarelo, amarillo, yellow | 635 | 25 | azul, azul, blue | ||||||
| DTF-0202 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7f/h/w | 4 – 6/1, 7/1 | amarelo, amarillo, yellow | 685 | 27 | laranja, naranja, orange | ||||||
| DTF-0204 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7f/h/w | 2 – 6/1, 7/1 | amarelo, amarillo, yellow | 785 | 31 | vermelho, rojo, red | ||||||
| DTF-0205 | 9,15 | 10,25 | 0.360 | 0.404 | 1/0 – 7f/h/w | 1/0 – 6/1 | amarelo, amarillo, yellow | 815 | 32 | amarelo, amarillo, yellow | ||||||
| DTF-0206 | 10,30 | 11,55 | 0.406 | 0.455 | 2/0 – 7f/h/w | 2/0 – 6/1 | amarelo, amarillo, yellow | 660 | 26 | azul, azul, blue | ||||||
| DTF-0207 | 11,60 | 13,00 | 0.457 | 0.512 | 3/0 – 7f/h/w | 3/0 – 6/1 | amarelo, amarillo, yellow | 685 | 27 | laranja, naranja, orange | ||||||
| DTF-0208 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | amarelo, amarillo, yellow | 740 | 29 | vermelho, rojo, red | ||||||
| DTF-0208-M | 14,60 | 16,10 | 0.575 | 0.634 | 266.8 – 19f/h/w | 4/0 – 6/1 | amarelo, amarillo, yellow | 865 | 34 | azul, azul, blue | ||||||
| 300 – 19f/h/w | ||||||||||||||||
| DTF-0209 | 16,20 | 18,15 | 0.638 | 0.715 | 336.4 – 19f/h/w 350 – 19f/h/w | 266.8 – 26/7 | amarelo, amarillo, yellow | 865 | 34 | verde, verde, green | ||||||
| 300 – 26/7 | ||||||||||||||||
| 336.4 – 18/1 | ||||||||||||||||
| DTF-0210 | 17,40 | 19,30 | 0.685 | 0.760 | 397.5 – 19f/h/w | 336.4 – 26/7, 30/7 | amarelo, amarillo, yellow | 900 | 35 | amarelo, amarillo, yellow | ||||||
| 397.5 – 18/1 | ||||||||||||||||
| DTF-0211 | 18,90 | 21,00 | 0.744 | 0.827 | 477 – 19, 37f/h/w | 397.5 – 26/7, 30/7 | amarelo, amarillo, yellow | 940 | 37 | laranja, naranja, orange | ||||||
| 500 – 19, 37f/h/w | 477 – 18/1 | |||||||||||||||
| DTF-0212 | 20,70 | 22,85 | 0.815 | 0.900 | 556.5 – 19f/h/w | 477 – 26/7, 30/7 | amarelo, amarillo, yellow | 970 | 38 | azul, azul, blue | ||||||
| 556.5 – 37f/h/w | 556.5 – 18/1 | |||||||||||||||
| Diâmetro Isolador 102mm | ||||||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Marca Ident. Isol. | Comprim. Aplic. | Cód. Cor Condutor | ||||||||||
| Código | Rango Aplicación | Ranger | Marca Ident. Aisl. | Largo, Length | Color del Conductor | |||||||||||
| Código Number | (mm) | (inches) | Insul. Ident. Mark | (±25mm) | Conductor Color Code | |||||||||||
| min | max | min | max | CA (AAC) | CAA (ASCR) | Ø102mm | (mm) | (inches) | ||||||||
| DTK-0600 | 4,82 | 5,47 | 0.190 | 0.215 | —– | 6 – 6/1 | azul, azul, blue | 715 | 28 | azul, azul, blue | ||||||
| DTK-0602 | 5,70 | 6,45 | 0.224 | 0.254 | 4 – 7f/h/w | 4 – 6/1, 7/1 | azul, azul, blue | 715 | 28 | laranja, naranja, orange | ||||||
| DTK-0604 | 7,30 | 8,20 | 0.287 | 0.323 | 2 – 7f/h/w | 2 – 6/1, 7/1 | azul, azul, blue | 750 | 30 | vermelho, rojo, red | ||||||
| DTK-0605 | 9,15 | 10,25 | 0.360 | 0.404 | 1/0 – 7f/h/w | 1/0 – 6/1 | azul, azul, blue | 820 | 32 | amarelo, amarillo, yellow | ||||||
| DTK-0606 | 10,30 | 11,55 | 0.406 | 0.455 | 2/0 – 7f/h/w | 2/0 – 6/1 | azul, azul, blue | 780 | 31 | azul, azul, blue | ||||||
| DTK-0607 | 11,60 | 13,00 | 0.457 | 0.512 | 3/0 – 7f/h/w | 3/0 – 6/1 | azul, azul, blue | 820 | 32 | laranja, naranja, orange | ||||||
| DTK-0608 | 13,10 | 14,65 | 0.516 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | azul, azul, blue | 860 | 34 | vermelho, rojo, red | ||||||
| DTK-0608-M | 14,60 | 16,10 | 0.575 | 0.634 | 266.8 – 19f/h/w | 4/0 – 6/1 | azul, azul, blue | 900 | 35 | azul, azul, blue | ||||||
| 300 – 19f/h/w | ||||||||||||||||
| DTK-0609 | 16,20 | 18,15 | 0.638 | 0.715 | 336.4 – 19f/h/w 350 – 19f/h/w | 266.8 – 26/7 | azul, azul, blue | 900 | 35 | verde, verde, green | ||||||
| 300 – 26/7 | ||||||||||||||||
| 336.4 – 18/1 | ||||||||||||||||
| DTK-0610 | 17,40 | 19,30 | 0.685 | 0.760 | 397.5 – 19f/h/w | 336.4 – 26/7, 30/7 | azul, azul, blue | 940 | 37 | amarelo, amarillo, yellow | ||||||
| 397.5 – 18/1 | ||||||||||||||||
| DTK-0611 | 18,90 | 19,30 | 0.744 | 0.827 | 477 – 19, 37f/h/w | 397.5 – 26/7, 30/7 | azul, azul, blue | 980 | 39 | laranja, naranja, orange | ||||||
| 500 – 19, 37f/h/w | 477 – 18/1 | |||||||||||||||
| DTK-0612 | 20,70 | 22,85 | 0.815 | 0.827 | 556.5 – 19f/h/w | 477 – 26/7, 30/7 | azul, azul, blue | 1000 | 39 | azul, azul, blue | ||||||
| 556.5 – 37f/h/w | 556.5 – 18/1 | |||||||||||||||
