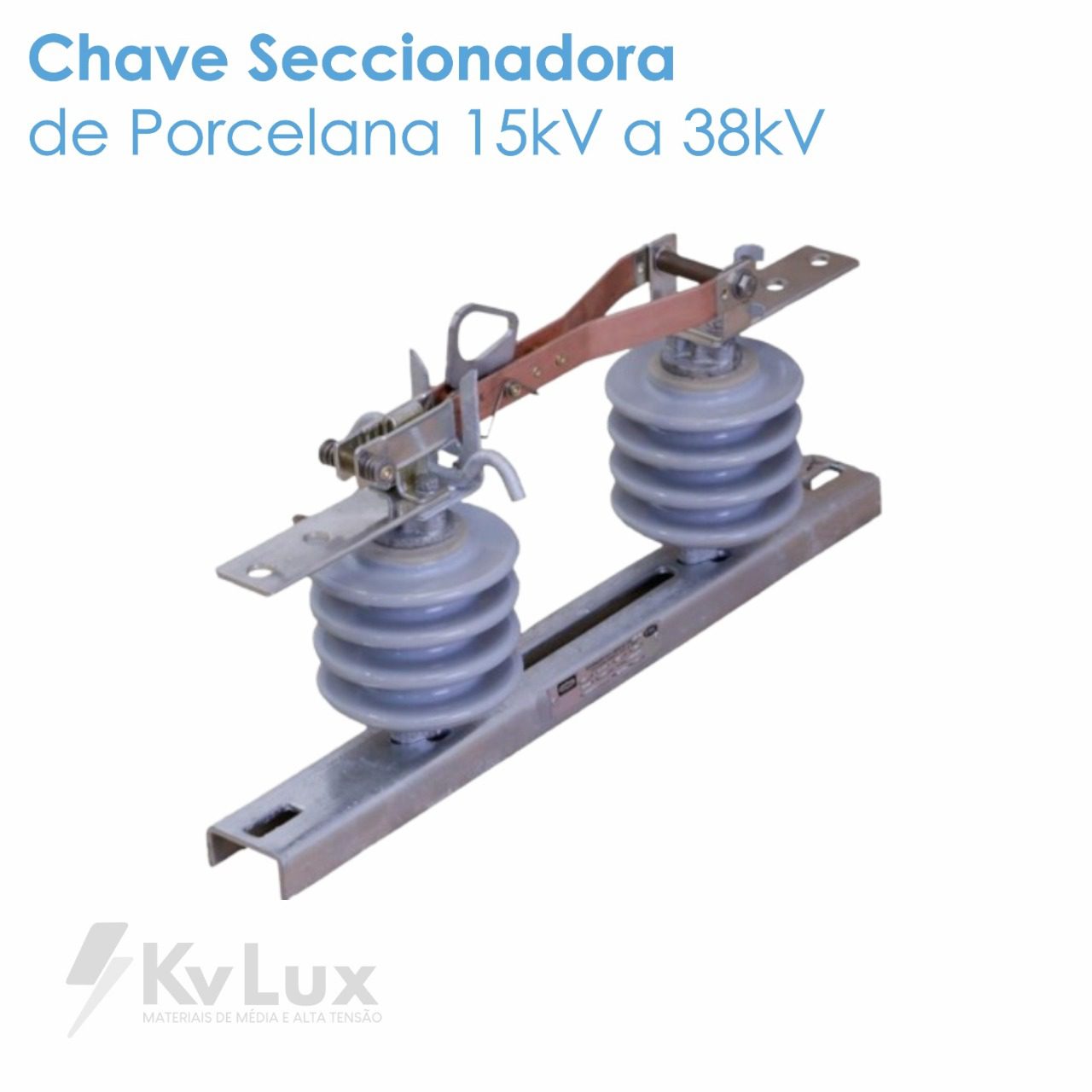

Chave Seccionadora de Porcelana 15kV a 38kV

  • Base em aço galvanizado.
  • Isoladores tipo suporte porcelana e polimérico.
  • Lâminas em cobre eletrolítico.
  • Contato do tipo auto – limpante, de alta pressão com molas de aço inóx.
  • Trava de segurança contra abertura acidental.
  • Terminais em liga de cobre estanhada com furação padrão.

Descrição: Chave Seccionadora de Porcelana 15kV a 38kV

A chave secionadora modelo “CFD” é utilizada em redes de distribuição de energia para manobra do sistema. Uso ao tempo é provida de gancho para utilização de ferramenta em carga. Fabricada em conformidade com as normas ABNT, ANSI e IEC com testes realizados em laboratórios oficiais



CF-D
Código | Code | Part Number Corrente Nominal
Normal Current (A)
Tensão Máxima
Maximum Voltage (kV)
NBI | BIL
(kV)
Dimensões da
Fuga e Distância
(mm)
Tensão Suportável Seco (50-60Hz) 1 min
Dry and Wet Withstand Voltage (kV)
Corrente de Curta
Duração (kA)
Dimensões | Dimensiones | Dimensions
4 horas | 1 minute Entre terminais | Between terminals 1s Cresta | Crest | Peak A B
Chave Seccionadora de Porcelana 15KV 400A 400 15 95 265 36 40 16 42 450 260
Chave Seccionadora de Porcelana 15KV 630A 630 15 95 265 36 40 25 65 550 260
Chave Seccionadora de Porcelana 15KV 400A 400 15 110 350 36 40 16 42 450 260
Chave Seccionadora de Porcelana  15KV 630A 630 15 110 350 36 40 25 65 550 340
Chave Seccionadora de Porcelana 27KV 400A 400 27 125 400 50 55 16 42 550 340
Chave Seccionadora de Porcelana 27KV 630A 630 27 125 400 50 55 25 65 550 340
Chave Seccionadora de Porcelana 38KV  400A 400 38 150 500 60 66 16 42 550 340
Chave Seccionadora de Porcelana 38KV 630A 630 38 150 500 60 66 25 65 550 340
Chave Seccionadora de Porcelana 38KV 400A 400 38 170 600 80 88 16 42 550 340
Chave Seccionadora de Porcelana 38KV 630A 630 38 170 600 80 88 25 65 550 340
Chave Seccionadora de Porcelana 38KV 630A 630 38 200 700 80 88 25 65 550 340
