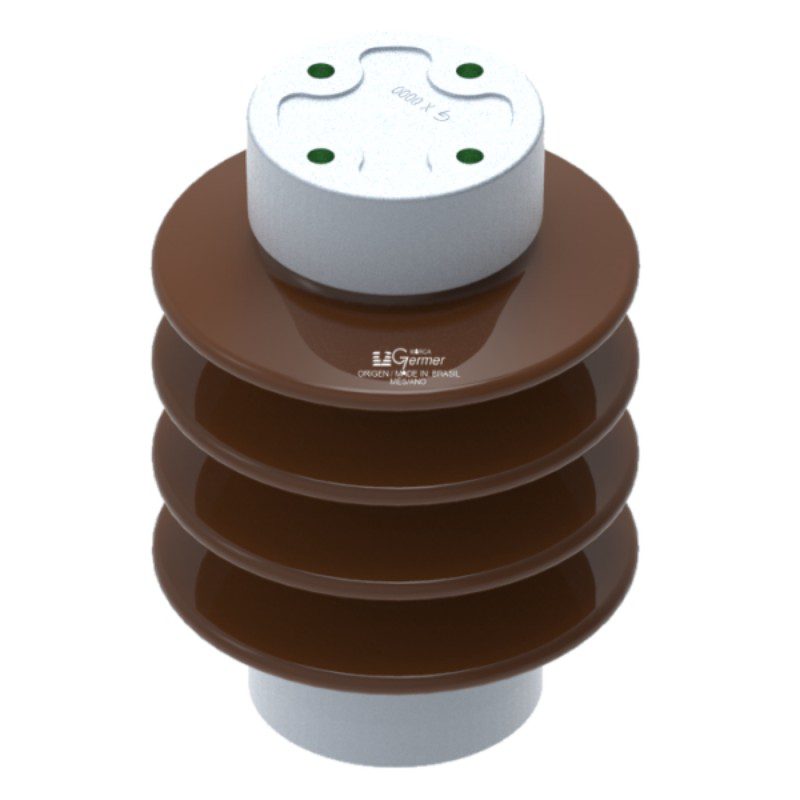

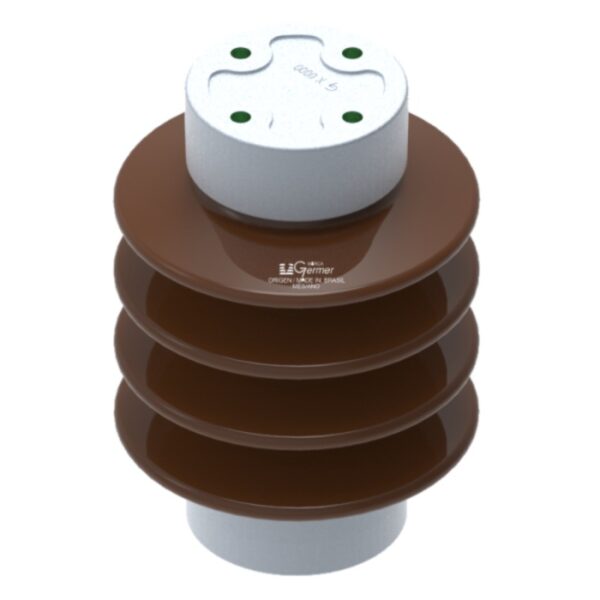

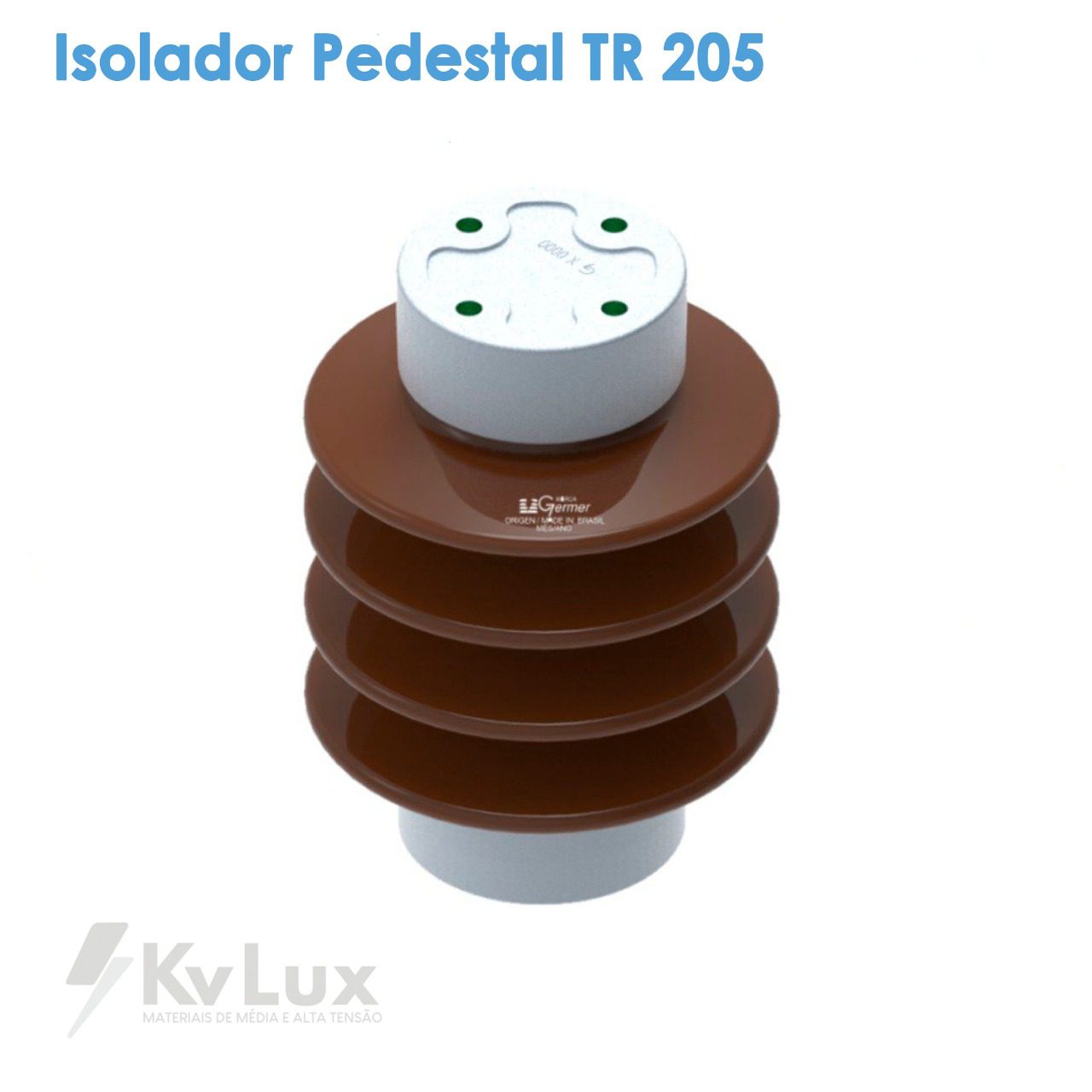

Isolador Pedestal TR 205
Isolador Tipo Suporte Pedestal 15kV TR 205, Germer, Isolador Tipo Suporte Pedestal, Isolador Tipo Suporte Pedestal 15kV TR 205
Categorias: Germer, Isolador Tipo Suporte Pedestal
| CÓDIGOS | VITRIFICAÇÃO | NORMAS |
| 15.15.60 | MARROM | ANSI C29.9 |
| 15.15.61 | CINZA |
| CARACTERÍSTICAS ELÉTRICAS |
CARACTERÍSTICAS DIMENSIONAIS/ MECÂNICAS |
CARACTERÍSTICAS DE RADIOINTERFERÊNCIA |
CARACTERÍSTICAS DA EMBALAGEM |
||||
| TENSÃO SUPORTÁVEL NOMINAL FREQ. INDUSTRIAL SOB CHUVA | 45 kV | DISTÂNCIA DE ESCOAMENTO | 393mm | TENSÃO APLICADA NOS ENSAIO | 10 kV | PESO APROXIMADO DA PEÇA | 7,750 kg |
| RUPTURA MECÂNICA – FLEXÃO | 910 kgf | ||||||
| TENSÃO SUPORTÁVEL NOMINAL DE IMPULSO ATMOSFÉRICO | 110 kV | RUPTURA MECÂNICA – COMPRESSÃO | 4540 kgf | VALOR MÁXIMO RIV – 1000 kHz | 50 μv | PEÇAS POR EMBALAGEM | 02 pçs |
| RUPTURA MECÂNICA – TRAÇÃO | 3860 kgf | ||||||
| TENSÃO CRÍTICA DE IMPULSO ATMOSFÉRICO – POSITIVO | 125 kV | RUPTURA MECÂNICA – TORÇÃO | 80 daN.m | ||||
