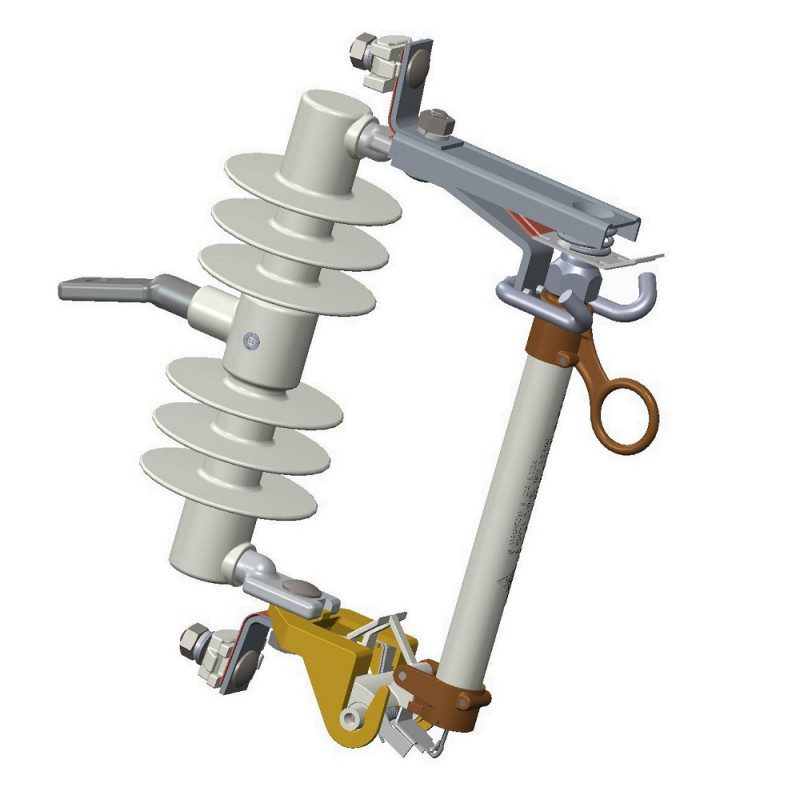

Chave Fusível Polimérica tipo MZP
A Chave Fusível Polimérica tipo MZP foi desenvolvida para operar em redes de distribuição, nas tensões de 15, 27 e 38 kV.
Especialmente projetada para proteger transformadores , banco de capacitores, cabines primárias, linhas e ramais.
Sua construção robusta, fabricada com material rigorosamente testado, permite interromper desde a mínima até a máxima falta admissível pelo porta-fusível, nas mais severas condições, permanecendo inalteradas as suas características tanto mecânicas quanto elétricas.
O isolador é fabricado com um núcleo de resina epóxi com fibra de vidro, envolto em um composto de borracha de silicone, obtendo-se um peso inferior e distância de escoamento superior dos normalmente usados de porcelana.
Podendo ser aplicada em qualquer sistema trifásico com tensão igual ou inferior à tensão máxima de operação da Chave.
Em ambientes de alta poluição ou alto grau de salinidade pode ser usada uma chave com tensão nominal maior que a da rede onde será instalada, onde o isolador terá distância de escoamento maior, possibilitando assim, maior segurança contra abertura de arcos. Ainda, para uma melhor resistência a abrasão, as ferragens poderão ser fornecidas em aço inoxidável.
A chave fusível tipo MZP é provida de gancho de abertura em alumínio para adaptação de ferramenta portátil para abertura em carga.
O porta fusível possui uma lingueta (Flipper) em aço inoxidável, que associado a uma mola não permite principalmente na operação de fechamento, que o elo fusível seja submetido a esforços de tração superior a 3Kgf. Este mecanismo, também proporciona uma expulsão rápida do elo fusível de dentro do cartucho nas faltas de baixa corrente, eliminando possíveis arcos internos.
Projeto de acordo com as normas ABNT / ANSI / IEC.
| Tensão da Rede, kV | Valores | Distância Mínima de Fuga à terra (escoamento) |
|||||
| kV | Amperes, RMS | ||||||
| Nom | Max. | NBI | Cont. | Interrupção (60Hz) | (mm) | ||
| Sim. | Assim. | ||||||
| até 15 | 13.8 | 15 | 110 | 100 | 7,100 | 10,000 | 385/470 |
| 10,600* | 16,000* | ||||||
| 200 | 8,000* | 12,000* | |||||
| 300 | Lâmina de Cobre | ||||||
| 15 até 25 | 24,2 | 27 | 150 | 100 | 5,600 | 8,000 | 490/570 |
| 8,000* | 12,000* | ||||||
| 200 | 7,100* | 10,000* | |||||
| 300 | Lâmina de Cobre | ||||||
| 170 | 100 | 8,000* | 12,000* | 762 | |||
| 200 | 7,100* | 10,000* | |||||
| 300 | Lâmina de Cobre | ||||||
| 25** até 34.5** | 34.5 | 38 | 150 | 100 | 8,000* | 12,000* | 490/570 |
| 200 | 7,100* | 10,000* | |||||
| 300 | Lâmina de Cobre | ||||||
| 170 | 100 | 8,000* | 10,000* | 762 | |||
| 200 | 7,100* | 10,000* | |||||
| 300 | Lâmina de Cobre | ||||||
| * Com uso obrigatório de prolongador e elo fusível de cabeça removível. | |||||||
| ** Podendo ou não o neutro estar aterrado. | |||||||
| NBI | Dimensões em (mm) | ||||
| A | B | C | D | E | |
| 110 | 545 | 425 | 343 | 110 | 160 |
| 150 | 678 | 493 | 359 | 94 | 160 |
| 170 | 807 | 562 | 376 | 79 | 160 |
