Uso e Aplicação

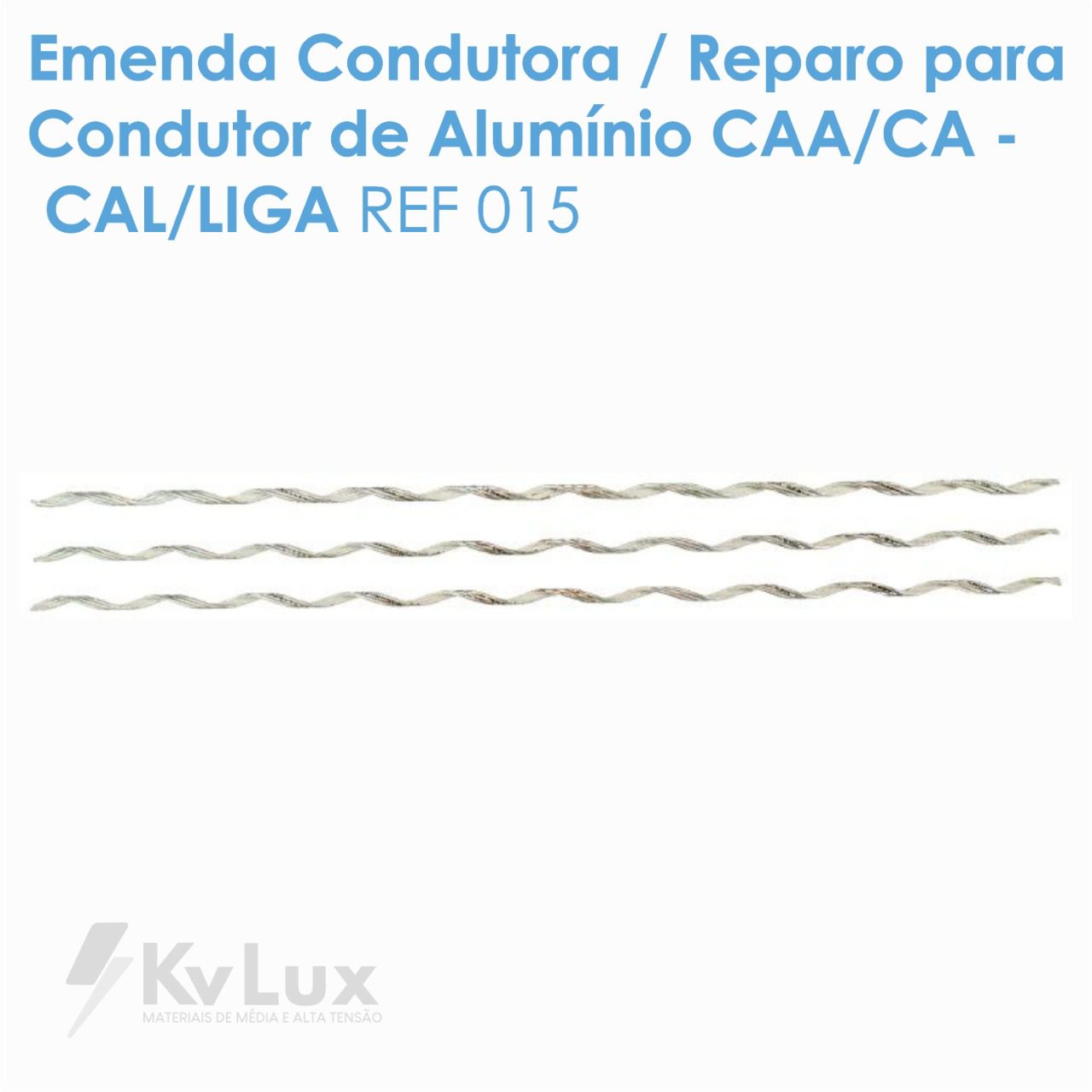

Utilizado para emendar/reparar e reconstituir as propriedades elétricas e mecânicas do cabo condutor de alumínio CAA/CA-CAL em pontos de interrupção ou falhas na linha de energia. Distribui os esforços sem ocasionar tensões localizadas, preserva a integridade do cabo condutor sem deformá-lo, possui instalação manual, flexibilidade que permite a passagem em equipamentos de lançamento de cabos. Para o cabo CAA esta emenda somente deve ser usada para reparar o cabo de alumínio, para casos em que a alma de aço está rompida ou danificada também deve ser usada a emenda total. Deve ser utilizado pasta anti-óxido no cabo antes de aplicar a emenda.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Qt. pç p/ Conj. Ct pz p/ Conj. n.º of subsets | Cód. Cor Condutor | |||||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | CAL (mm2) | (mm) | (inches) | |||||||||
| ACS-1106 | 4,49 | 5,10 | 0.177 | 0.201 | 6 – 7f/h/w | —– | —– | 535 | 21 | 3 | púrpura, rosa, pink | ||||||
| ACS-1108 | 4,49 | 5,10 | 0.177 | 0.201 | —– | 6 – 6/1 | —– | 560 | 22 | 3 | azul, azul, blue | ||||||
| ACS-1112 | 5,70 | 6,00 | 0.224 | 0.236 | 4 – 7f/h/w | —– | —– | 610 | 24 | 3 | marrom, marron, brown | ||||||
| ACS-1114 | 6,27 | 6,54 | 0.247 | 0.257 | —– | 4 – 6/1, 7/1 | —– | 660 | 26 | 3 | laranja, naranja, orange | ||||||
| ACS-1118 | 7,25 | 7,60 | 0.285 | 0.299 | 2 – 7f/h/ | —– | 35 | 715 | 28 | 3 | púrpura, rosa, pink | ||||||
| ACS-1120 | 7,80 | 8,20 | 0.285 | 0.323 | —– | 2 – 6/1, 7/1 | —– | 790 | 31 | 3 | vermelho, rojo, red | ||||||
| ACS-1123 | 8,80 | 9,20 | 0.346 | 0.362 | —– | —– | 50 | 870 | 34 | 3 | verde, verde, green | ||||||
| ACS-1124 | 9,15 | 9,55 | 0.360 | 0.376 | 1/0 – 7f/h/w | —– | —– | 970 | 38 | 3 | preto, negro, black | ||||||
| ACS-1125 | 9,67 | 10,12 | 0.381 | 0.398 | —– | 1/0 – 6/1 | —– | 970 | 38 | 3 | amarelo, amarillo, yellow | ||||||
| ACS-1127 | 10,20 | 10,65 | 0.402 | 0.419 | 2/0 – 7f/h/w | —– | 70 | 1070 | 42 | 3 | púrpura, rosa, pink | ||||||
| ACS-1129 | 11,10 | 11,60 | 0.437 | 0.457 | —– | 2/0 – 6/1 | —– | 1067 | 42 | 3 | azul, azul, blue | ||||||
| ACS-1130 | 11,76 | 12,23 | 0.463 | 0.481 | 3/0 – 7f/h/w | —– | —– | 1170 | 46 | 3 | verde, verde, green | ||||||
| ACS-1131 | 12,50 | 13,00 | 0.492 | 0.512 | —– | 3/0 – 6/1 | 95 | 1170 | 46 | 3 | laranja, naranja, orange | ||||||
| ACS-1133 | 13,25 | 13,83 | 0.522 | 0.544 | 4/0 – 7f/h/w | —– | —– | 1300 | 51 | 3 | preto, negro, black | ||||||
| ACS-1134 | 14,00 | 14,60 | 0.551 | 0.575 | —– | 4/0 – 6/1 | —– | 1320 | 52 | 3 | vermelho, rojo, red | ||||||
| ACS-1135 | 14,42 | 15,10 | 0.568 | 0.594 | 266.8 – 7,19,37f/h/w | —– | 120 | 1550 | 61 | 3 | azul, azul, blue | ||||||
| ACS-1136 | 15,11 | 15,71 | 0.595 | 0.619 | —– | 266.8 – 18/1 | —– | 1600 | 63 | 3 | púrpura, rosa, pink | ||||||
| ACS-4014 | 15,11 | 15,71 | 0.595 | 0.619 | —– | 176.9 – 12/7 | —– | 1500 | 59 | 3 | verde, verde, green | ||||||
| ACS-1137 | 15,72 | 16,37 | 0.619 | 0.644 | 300 – 19, 37f/h/w | 266.8 – 26/7 | —– | 1710 | 67 | 3 | amarelo, amarillo, yellow | ||||||
| ACS-1138 | 16,50 | 17,30 | 0.650 | 0.681 | 336.4 – 19, 37f/h/w | 300 – 18/1 | —– | 1755 | 69 | 3 | marrom, marron, brown | ||||||
| ACS-4015 | 16,50 | 17,30 | 0.650 | 0.681 | —– | 211.3 – 12/7 | —– | 1700 | 67 | 3 | marrom, marron, brown | ||||||
| ACS-1139 | 17,06 | 17,79 | 0.672 | 0.700 | 350 – 19, 37f/h/w | 300 – 26/7, 30/7 | —– | 1780 | 70 | 3 | laranja, naranja, orange | ||||||
| 336.4 – 18/1 | |||||||||||||||||
| ACS-1140 | 17,80 | 18,53 | 0.701 | 0.730 | —– | 336.4 – 26/7 | —– | 2060 | 81 | 3 | verde, verde, green | ||||||
| ACS-1141 | 18,54 | 19,31 | 0.730 | 0.760 | —– | 336.4 – 30/7 | —– | 2000 | 79 | 3 | preto, negro, black | ||||||
| ACS-1142 | 19,32 | 20,13 | 0.761 | 0.793 | 477 – 19f/h/w | 397.5 – 24/7 | —– | 2110 | 83 | 3 | púrpura, rosa, pink | ||||||
| ACS-1143 | 20,14 | 20,97 | 0.793 | 0.826 | —– | —– | 500 – 19f/h/w | 2135 | 84 | 3 | vermelho, rojo, red | ||||||
| ACS-1145 | 21,61 | 22,51 | 0.851 | 0.886 | —– | 477 – 26/7 | —– | 2350 | 93 | 3 | laranja, naranja, orange | ||||||
| ACS-4008 | 21,61 | 22,51 | 0.851 | 0.886 | —– | 477 – 30/7 | —– | 2200 | 87 | 3 | verde, verde, green | ||||||
| ACS-1146 | 22,52 | 23,61 | 0.887 | 0.930 | 636 – 37f/h/w | —– | —– | 2670 | 105 | 3 | laranja, naranja, orange | ||||||
| ACS-1147 | 23,62 | 24,60 | 0.930 | 0.969 | 700 – 37f/h/w | 605 – 24/7 | —– | 2740 | 108 | 3 | marrom, marron, brown | ||||||
| ACS-1148 | 24,61 | 25,61 | 0.969 | 1.008 | —– | 636 – 26/7 | —– | 2750 | 108 | 3 | amarelo, amarillo, yellow | ||||||
| ACS-1149 | 25,62 | 26,68 | 1.009 | 1.050 | 795 – 37f/h/w | 636 – 30/7 | —– | 2880 | 113 | 3 | verde, verde, green | ||||||
| ACS-4006 | 25,62 | 26,68 | 1.009 | 1.050 | —– | 636 – 30/19 | —– | 1900 | 75 | 3 | marrom, marron, brown | ||||||
| ACS-1150 | 26,68 | 27,72 | 1.050 | 1.091 | —– | 795 – 45/7 | —– | 3000 | 118 | 3 | preto, negro, black | ||||||
| ACS-4121 | 26,68 | 27,72 | 1.050 | 1.091 | —– | 795 – 45/7 | —– | 2500 | 98 | 3 | azul, azul, blue | ||||||
| ACS-1151 | 27,73 | 28,86 | 1.092 | 1.136 | 954 – 37f/h/w | —– | —– | 3150 | 124 | 4 | púrpura, rosa, pink | ||||||
| ACS-1152 | 28,87 | 28,86 | 1.137 | 1.183 | 1033.5 – 37f/h/w | 900 – 45/7 | —– | 3300 | 130 | 3 | vermelho, rojo, red | ||||||
| ACS-4125 | 28,87 | 28,86 | 1.137 | 1.183 | —– | 954 – 45/7 | —– | 2600 | 102 | 3 | vermelho, rojo, red | ||||||
| ACS-1153 | 30,07 | 31,30 | 1.184 | 1.232 | 1113 – 61f/h/w | 1033.5 – 45/7 | —– | 3400 | 134 | 3 | azul, azul, blue | ||||||
| ACS-1154 | 31,31 | 33,01 | 1.233 | 1.300 | 1192,5 – 61f/h/w | 1133 – 45/7 | —– | 3600 | 142 | 3 | verde, verde, green | ||||||
| ACS-1155 | 33,02 | 34,38 | 1.300 | 1.354 | 1351.5 | —– | —– | 3900 | 154 | 4 | amarelo, amarillo, yellow | ||||||
