Uso e Aplicação

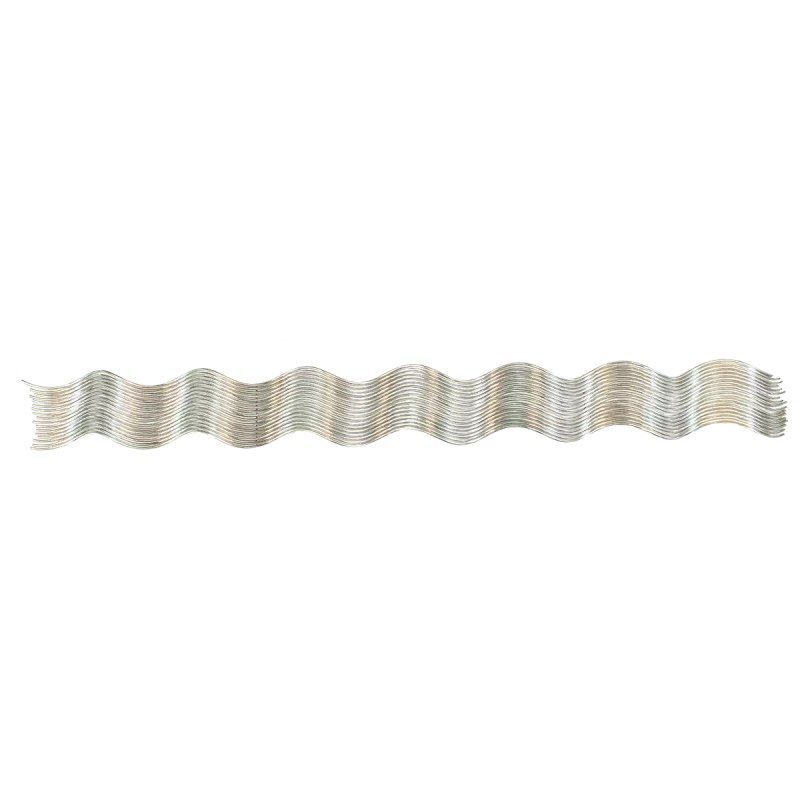

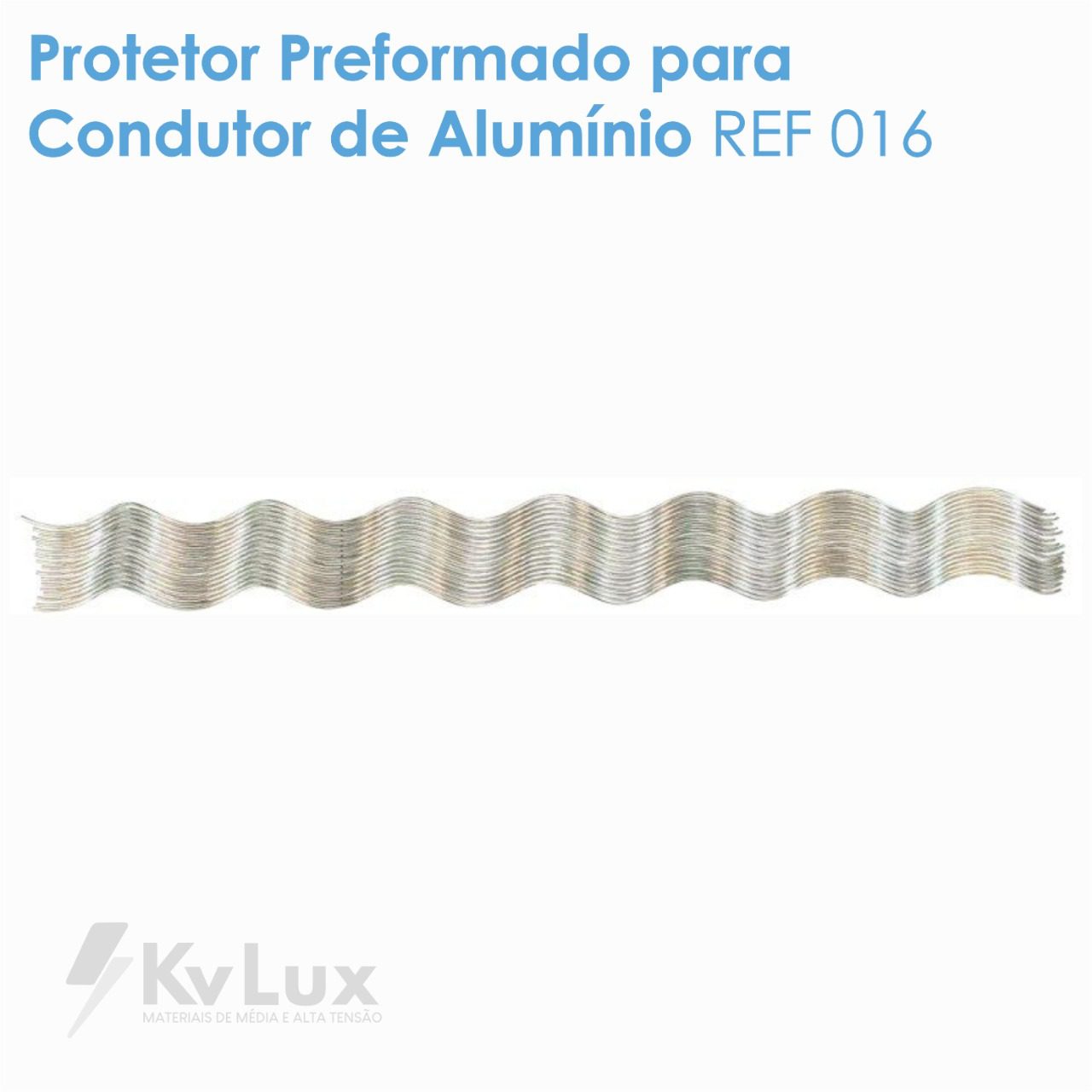

Utilizado para proteger mecanicamente cabos CAA/CA-CAL nos pontos de suspensão em linhas leve, derivação e pontos de amarração nos isoladores, quando não se utiliza laço preformado. Distribui os esforços sem ocasionar tensões localizadas, preserva a integridade do cabo sem deformá-lo, possui instalação manual. Consiste em um grupo de varetas não coladas e sem a presença de abrasivos.
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Varetas p/ Conj | Cód. Cor Condutor | |||||||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Varillas p/ Conj | Color del Conductor | ||||||||||||||
| Descrição | (mm) | (inches) | (±25mm) | Rods per Set | Conductor Color Code | ||||||||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | CAL (AAAC) | Compactado Compacted | (mm) | (inches) | ||||||||||
| Protetor Preformado para Condutor 6 AWG CA | 4,62 | 4,91 | 0.182 | 0.193 | 6 – 7f/h/w | —– | —– | —– | 432 | 17(S) | púrpura, rosa, pink | ||||||||
| Protetor Preformado para Condutor 6 AWG CAA | 737 | 29(D) | |||||||||||||||||
| Protetor Preformado para Condutor 6 AWG CAA | 4,92 | 5,26 | 0.194 | 0.207 | —– | 6 – 6/1 | 6 – 7f/h/w | —– | 432 | 17(S) | azul, azul, blue | ||||||||
| Protetor Preformado para Condutor 6 AWG CAA | 432 | 29(D) | |||||||||||||||||
| Protetor Preformado para Condutor 5 AWG CAA | 5,59 | 5,79 | 0.220 | 0.228 | —– | 5 – 6/1 | 5 – 7f/h/w | —– | 432 | 17(S) | branco, blanco, white | ||||||||
| Protetor Preformado para Condutor 5 AWG CA | Protetor Preformado para Condutor 737 | 29(D) | |||||||||||||||||
| Protetor Preformado para Condutor 4AWG CA | 5,81 | 6,18 | 0.220 | 0.243 | 4 – 7f/h/w | —– | 4 – 6/1, 7/1f/h/w | —– | 483Protetor Preformado para Condutor | 19(S) | marrom, marron, brown | ||||||||
| Protetor Preformado para Condutor 4 AWG CA | 787Protetor Preformado para Condutor | 31(D) | |||||||||||||||||
| Protetor Preformado para Condutor 4 AWG CAA | 6,19 | 6,59 | 0.244 | 0.259 | —– | 4 – 6/1, 7/1 | 4 – 7f/h/w | —– | 483 | 19(S) | laranja, naranja, orange | ||||||||
| Protetor Preformado para Condutor 4 AWG CAA | 787 | 31(D) | |||||||||||||||||
| Protetor Preformado para Condutor 3 AWG CA | 6,19 | 6,93 | 0.260 | 0.273 | 3 – 7f/h/w | —– | —– | 2 – 7f/h/w | 483 | 19(S) | verde, verde, green | ||||||||
| Protetor Preformado para Condutor 3 AWG CA | 787 | 31(D) | |||||||||||||||||
| Protetor Preformado para Condutor 2 AWG CA | 7,35 | 7,34 | 0.290 | 0.289 | 2 – 7f/h/w | —– | —– | —– | 533 | 21(S) | púrpura, rosa, pink | ||||||||
| Protetor Preformado para Condutor 2 AWG CA | 838 | 33(D) | |||||||||||||||||
| Protetor Preformado para Condutor 2 AWG CAA | 7,83 | 8,28 | 0.309 | 0.289 | —– | 2 – 6/1, 7/1 | 2 – 7f/h/w | —– | 533 | 21(S) | vermelho, rojo, red | ||||||||
| Protetor Preformado para Condutor 2 AWG CAA | 838 | 33(D) | |||||||||||||||||
| Protetor Preformado para Condutor 1 AWG CA | 8,29 | 8,79 | 0.327 | 0.346 | 1 – 7f/h/w | —– | —– | 1/0 – 7, 19f/h/w | 533 | 21(S) | azul, azul, blue | ||||||||
| Protetor Preformado para Condutor 1 AWG CA | 838 | 33(D) | |||||||||||||||||
| Protetor Preformado para Condutor 1 AWG CAA | 8,80 | 9,31 | 0.347 | 0.366 | —– | 1 – 6/1 | —– | 1/0 – 6/1 | 584 | 23(S) | verde, verde, green | ||||||||
| Protetor Preformado para Condutor 1 AWG CAA | 889 | 35(D) | |||||||||||||||||
| Protetor Preformado para Condutor 1/0 AWG CA | 9,32 | 9,89 | 0.367 | 0.389 | 1/0 – 7f/h/w | —– | —– | 2/0 – 7, 19f/h/w | 584 | 23(S) | preto, negro, black | ||||||||
| Protetor Preformado para Condutor 1/0 AWG CA | 889 | 35(D) | |||||||||||||||||
| Protetor Preformado para Condutor 1/0 AWG CAA | 9,90 | 9,89 | 0.390 | 0.413 | —– | 1/0 – 6/1 | 1/0 – 7f/h/w | —– | 635 | 25(S) | amarelo, amarillo, yellow | ||||||||
| Protetor Preformado para Condutor 1/0 AWG CAA | 940 | 37(D) | |||||||||||||||||
| Protetor Preformado para Condutor 2/0 AWG CA | 10,50 | 11,07 | 0.414 | 0.436 | 2/0 – 7f/h/w | —– | —– | 3/0 – 7, 19f/h/w | 635 | 25(S) | marrom, marron, brown | ||||||||
| Protetor Preformado para Condutor 2/0 AWG CA | 940 | 37(D) | |||||||||||||||||
| Protetor Preformado para Condutor 2/0 AWG CAA | 11,08 | 11,76 | 0.437 | 0.463 | —– | 2/0 – 6/1, 7/1 | 2/0 – 7f/h/w | —– | 686 | 27(S) | azul, azul, blue | ||||||||
| Protetor Preformado para Condutor 2/0 AWG CAA | 991 | 39(D) | |||||||||||||||||
| Protetor Preformado para Condutor 3/0 AWG CA | 11,77 | 12,45 | 0.464 | 0.463 | 3/0 – 7, 19f/h/w | —– | —– | —– | 686 | 27(S) | verde, verde, green | ||||||||
| Protetor Preformado para Condutor 3/0 AWG CA | 991 | 39(D) | |||||||||||||||||
| Protetor Preformado para Condutor 3/0 AWG CAA | 12,46 | 13,23 | 0.491 | 0.521 | —– | 3/0 – 6/1 | 3/0 – 7 f/h/w | —– | 737 | 29(S) | laranja, naranja, orange | ||||||||
| Protetor Preformado para Condutor 3/0 AWG CAA | 1041 | 41(D) | |||||||||||||||||
| Protetor Preformado para Condutor 4/0 AWG CA | 13,24 | 13,99 | 0.522 | 0.551 | 4/0 – 7, 19f/h/w | —– | —– | —– | 737 | 29(S) | preto, negro, black | ||||||||
| Protetor Preformado para Condutor 4/0 AWG CA | 1041 | 41(D) | |||||||||||||||||
| Protetor Preformado para Condutor 4/0 AWG CAA | 14,00 | 14,86 | 0.552 | 0.585 | —– | 4/0 – 6/1 | 4/0 – 7f/h/w | —– | 787 | 31(S) | vermelho, rojo, red | ||||||||
| Protetor Preformado para Condutor 4/0 AWG CAA | 1092 | 43(D) | |||||||||||||||||
| Protetor Preformado para Condutor 266.8 AWG CA | 14,87 | 15,39 | 0.586 | 0.606 | 266.8 – 7, 19, 37f/h/w | —– | —– | —– | 787 | 31(S) | preto, negro, black | ||||||||
| Protetor Preformado para Condutor 266.8 AWG CA | 1092 | 43(D) | |||||||||||||||||
| Protetor Preformado para Condutor 266.8 AWG CAA/ 300 CA | 15,40 | 16,00 | 0.607 | 0.630 | 300 – 19, 37f/h/w | 266.8 – 18/1 | —– | —– | 838 | 33(S) | branco, blanco, white | ||||||||
| Protetor Preformado para Condutor266.8 AWG CAA/ 300 CA | 1143 | 45(D) | |||||||||||||||||
| Protetor Preformado para Condutor 336.4 AWG CA | 16,64 | 16,63 | 0.656 | 0.679 | 336.4 – 19, 37f/h/w | —– | —– | —– | 889 | 35(S) | marrom, marron, brown | ||||||||
| Protetor Preformado para Condutor 336.4 AWG CA | 1194 | 47(D) | |||||||||||||||||
| Protetor Preformado para Condutor 350 AWG CA/CAA 336.4 | 17,26 | 17,85 | 0.680 | 0.703 | 350 – 37f/h/w | 336.4 – 18/1 | —– | —– | 889 | 35(S) | azul, azul, blue | ||||||||
| Protetor Preformado para Condutor 350 AWG CA/CAA 336.4 | 1194 | 47(D) | |||||||||||||||||
| Protetor Preformado para Condutor 397.5 AWG CA | 18,80 | 20,12 | 0.741 | 0.792 | —– | 397.5 – 18/1, 26/7, 24/7 | —– | —– | 991 | 39(S) | laranja, naranja, orange | ||||||||
| Protetor Preformado para Condutor 397.5 AWG CA | 51(D) | ||||||||||||||||||
| Protetor Preformado para Condutor 477 AWG CA/CAA | 20,13 | 20,12 | 0.741 | 0.840 | 477 – 19, 37f/h/w | 477 – 18/1 | —– | —– | 991 | 39(S) | púrpura, rosa, pink | ||||||||
| Protetor Preformado para Condutor 477 AWG CA/CAA | 1295 | 51(D) | |||||||||||||||||
| Protetor Preformado para Condutor 477 AWG CAA | 21,35 | 22,81 | 0.841 | 0.898 | —– | 477 – 24/7, 26/7, 30/7 | —– | —– | 1041 | 41(S) | azul, azul, blue | ||||||||
| Protetor Preformado para Condutor 477 AWG CAA | 1346 | 53(D) | |||||||||||||||||
| Protetor Preformado para Condutor 556.5 AWG CAA | 22,82 | 24,23 | 0.899 | 0.898 | —– | 556.5 – 24/7, 26/7, 30/7 | —– | —– | 1092 | 43(S) | verde, verde, green | ||||||||
| Protetor Preformado para Condutor 556.5 AWG CAA | 1397 | 55(D) | |||||||||||||||||
| Protetor Preformado para Condutor 605 AWG CAA | 24,24 | 25,04 | 0.955 | 0.986 | —– | 605 – 26/7 | —– | —– | 1143 | 45(S) | branco, blanco, white | ||||||||
| Protetor Preformado para Condutor 605 AWG CAA | 636 – 24/7 | 1448 | 57(D) | ||||||||||||||||
| Protetor Preformado para Condutor 636 AWG CAA | 25,05 | 25,80 | 0.987 | 1016 | —– | 636 – 26/7 | —– | —– | 1143 | 45(S) | amarelo, amarillo, yellow | ||||||||
| Protetor Preformado para Condutor 636 AWG CAA | 666.6 – 24/7 | 1448 | 57(D) | ||||||||||||||||
| Protetor Preformado para Condutor 715.5 AWG CAA | 25,81 | 27,02 | 1017 | 1064 | —– | 715.5 – 24/7, 26/7 | —– | —– | 1194 | 47(S) | marrom, marron, brown | ||||||||
| Protetor Preformado para Condutor 715.5 AWG CAA | 1499 | 59(D) | |||||||||||||||||
