Uso e Aplicação

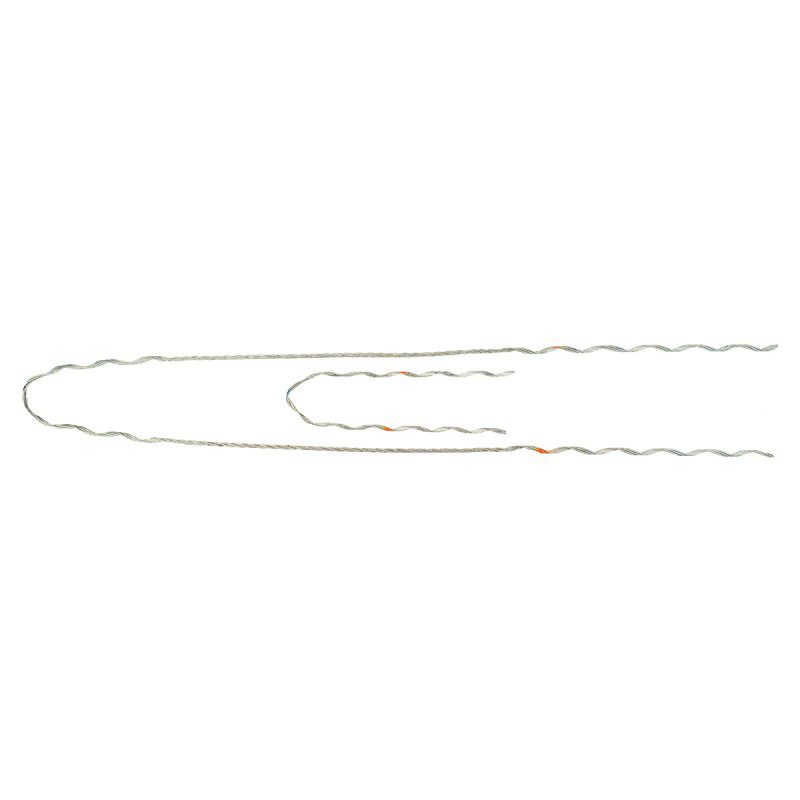

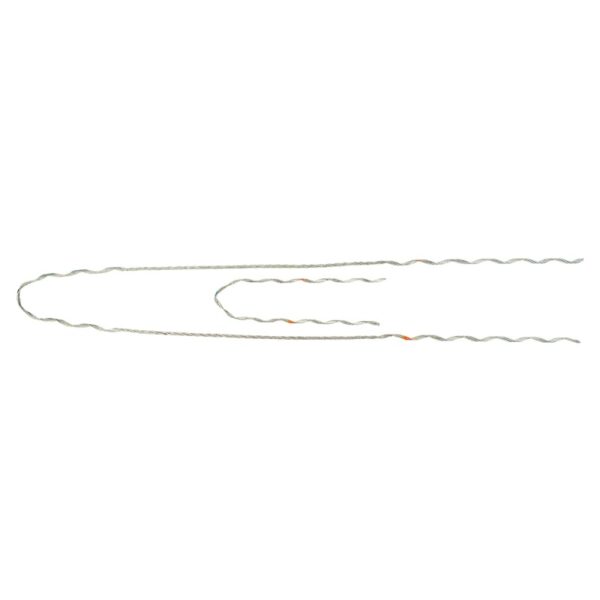

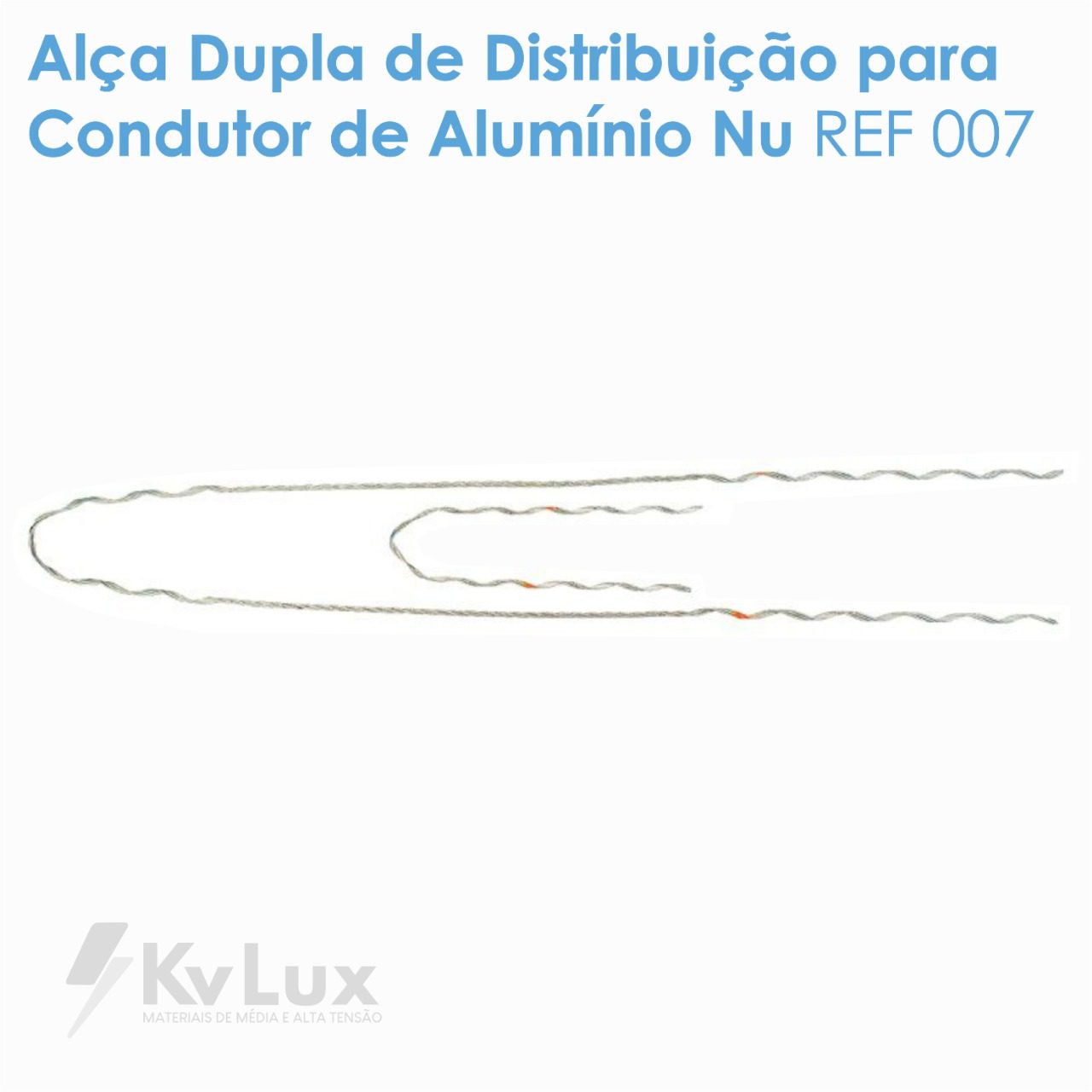

Utilizada para ancoragem/encabeçamento de cabos de alumínio nu CAA/CA nos pontos finais mecânicos, no primário de redes de distribuição, quando se utilizam dois isoladores de pino em estruturas de cruzetas duplas, promove amarração mais segura do que a manual. Fácil instalação e aplicação manual, não requer mão de obra especializada ou uso de ferramental. Recebe material abrasivo em sua parte interior, para maior agarramento sobre o condutor. Composta por duas peças, uma alça maior aplicada sobre o primeiro isolador e sobre o condutor, e uma alça menor, aplicada sobre o segundo isolador e sobre as pernas da alça maior.
| Pescoço do Isolador 60mm / Cuello del aislador 60mm / Insulator neck 2-1/4″ | |||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Cód. Cor Condutor | ||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | (mm) | (inches) | ||||||
| Alça Preformada Dupla 6 AWG CAA/CA | 4,62 | 5,15 | 0.182 | 0.203 | 6 – 7f/h/w | 6 – 6/1 | 1050 | 41 | azul, azul, blue | ||||
| Alça Preformada Dupla 4 AWG CAA/CA | 5,81 | 6,53 | 0.229 | 0.257 | 4 – 7f/h/w | 4 – 6/1,7/1 | 1030 | 41 | laranja, naranja, orange | ||||
| Alça Preformada Dupla 2 AWG CAA/CA | 7,36 | 8,27 | 0.290 | 0.325 | 2 – 7f/h/w | 2 – 6/1,7/1 | 1030 | 46 | vermelho, rojo, red | ||||
| Alça Preformada Dupla 1/0 AWG CAA/CA | 9,27 | 10,40 | 0.365 | 0.409 | 1/0 – 7f/h/w | 1/0 – 6/1 | 1180 | 46 | amarelo, amarillo, yellow | ||||
| Alça Preformada Dupla 2/0 AWG CAA/CA | 10,41 | 11,69 | 0.410 | 0.460 | 2/0 – 7f/h/w | 2/0 – 6/1 | 1230 | 48 | azul, azul, blue | ||||
| Alça Preformada Dupla 3/0 AWG CAA/CA | 11,70 | 13,12 | 0.461 | 0.516 | 3/0 – 7f/h/w | 3/0 – 6/1 | 1280 | 50 | laranja, naranja, orange | ||||
| Alça Preformada Dupla 4/0 AWG CAA/CA | 13,13 | 14,67 | 0.517 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | 1310 | 52 | vermelho, rojo, red | ||||
| Pescoço do Isolador 75mm / Cuello del aislador 75mm / Insulator neck 2-7/8″ | |||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Cód. Cor Condutor | ||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | (mm) | (inches) | ||||||
| DDE/DK-9554 | 4,62 | 5,15 | 0.182 | 0.203 | 6 – 7f/h/w | 6 – 6/1 | 1100 | 43 | azul, azul, blue | ||||
| DDE/DK-9541 | 5,81 | 6,53 | 0.229 | 0.257 | 4 – 7f/h/w | 4 – 6/1,7/1 | 1070 | 42 | laranja, naranja, orange | ||||
| DDE/DK-9542 | 7,36 | 8,27 | 0.290 | 0.325 | 2 – 7f/h/w | 2 – 6/1,7/1 | 1220 | 48 | vermelho, rojo, red | ||||
| DDE/DK-9544 | 9,27 | 10,40 | 0.365 | 0.409 | 1/0 – 7f/h/w | 1/0 – 6/1 | 1220 | 48 | amarelo, amarillo, yellow | ||||
| DDE/DK-9545 | 10,41 | 11,69 | 0.410 | 0.460 | 2/0 – 7f/h/w | 2/0 – 6/1 | 1240 | 49 | azul, azul, blue | ||||
| DDE/DK-9546 | 11,70 | 13,12 | 0.461 | 0.516 | 3/0 – 7f/h/w | 3/0 – 6/1 | 1320 | 52 | laranja, naranja, orange | ||||
| DDE/DK-9547 | 13,13 | 14,67 | 0.517 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | 1340 | 53 | vermelho, rojo, red | ||||
| Pescoço do Isolador 102mm / Cuello del aislador 102mm / Insulator neck 4″ | |||||||||||||
| CATAL | Intervalo de Aplic. | Diameter | Cabo/Cable/Conductor Size (awg/mcm) | Comprim. Aplic. | Cód. Cor Condutor | ||||||||
| Código | Rango Aplicación | Ranger | Largo, Length | Color del Conductor | |||||||||
| Código Number | (mm) | (inches) | (±25mm) | Conductor Color Code | |||||||||
| min | max | min | max | CA (AAC) | CAA (ACSR) | (mm) | (inches) | ||||||
| DDE/DK-9554 | 4,62 | 5,15 | 0.182 | 0.203 | 6 – 7f/h/w | 6 – 6/1 | 1100 | 43 | azul, azul, blue | ||||
| DDE/DK-9541 | 5,81 | 6,53 | 0.229 | 0.257 | 4 – 7f/h/w | 4 – 6/1,7/1 | 1070 | 42 | laranja, naranja, orange | ||||
| DDE/DK-9542 | 7,36 | 8,27 | 0.290 | 0.325 | 2 – 7f/h/w | 2 – 6/1,7/1 | 1220 | 48 | vermelho, rojo, red | ||||
| DDE/DK-9544 | 9,27 | 10,40 | 0.365 | 0.409 | 1/0 – 7f/h/w | 1/0 – 6/1 | 1220 | 48 | amarelo, amarillo, yellow | ||||
| DDE/DK-9545 | 10,41 | 11,69 | 0.410 | 0.460 | 2/0 – 7f/h/w | 2/0 – 6/1 | 1240 | 49 | azul, azul, blue | ||||
| DDE/DK-9546 | 11,70 | 13,12 | 0.461 | 0.516 | 3/0 – 7f/h/w | 3/0 – 6/1 | 1320 | 52 | laranja, naranja, orange | ||||
| DDE/DK-9547 | 13,13 | 14,67 | 0.517 | 0.577 | 4/0 – 7f/h/w | 4/0 – 6/1 | 1340 | 53 | vermelho, rojo, red | ||||
