Armadura Preformada

Armadura Preformada

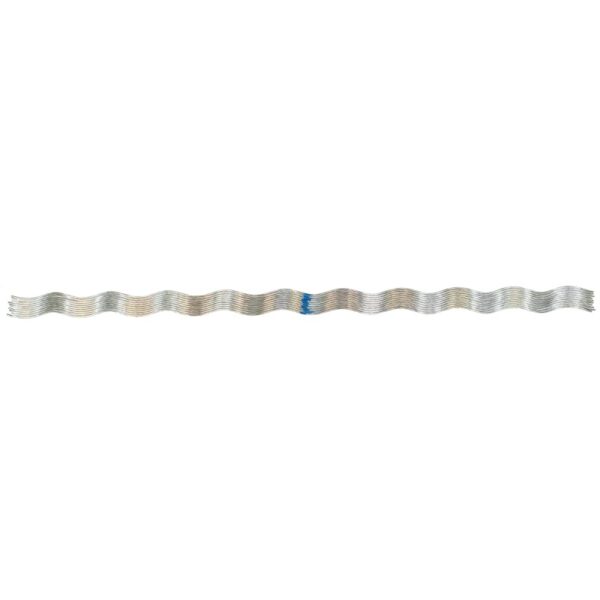

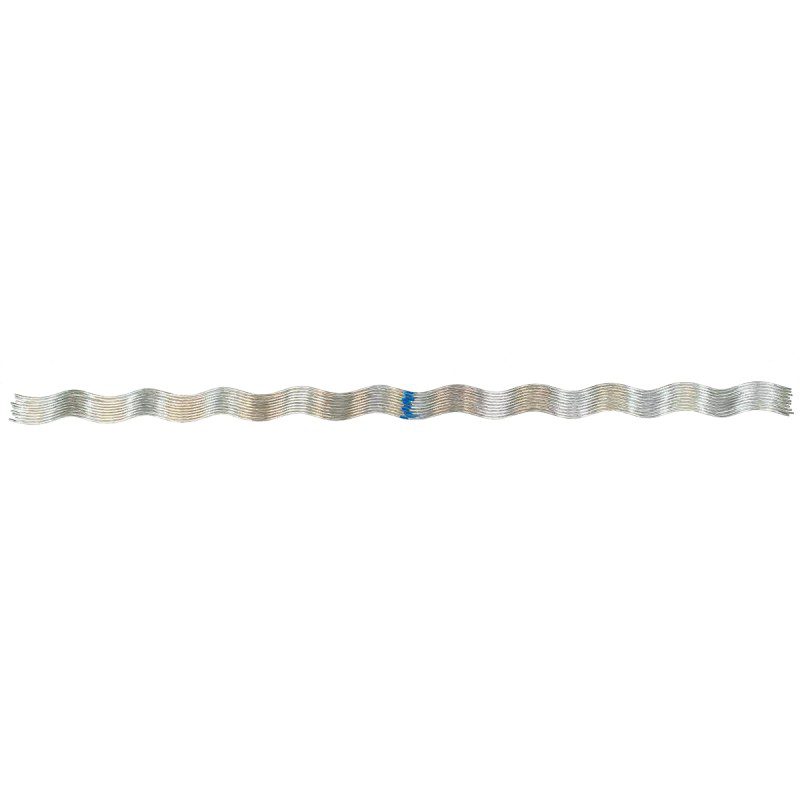

Armadura Preformada para Condutor de Alumínio REF 017, Uso e Aplicação Utilizada para oferecer proteção mecânica aos condutores de alumínio, CAA/CA-CAL, nos pontos onde são aplicados grampos de suspensão ou de suporte. Distribui os esforços sem ocasionar…
Categorias: ,
Cotação Online

Descrição: Armadura Preformada

Uso e Aplicação
Utilizada para oferecer proteção mecânica aos condutores de alumínio, CAA/CA-CAL, nos pontos onde são aplicados grampos de suspensão ou de suporte. Distribui os esforços sem ocasionar tensões localizadas, preserva a integridade do cabo sem deformá-lo, possui instalação manual. Consiste em um grupo de varetas não coladas e sem a presença de abrasivos.



CATAL Intervalo de Aplic. Diameter Cabo/Cable/Conductor Size (awg/mcm) Comprim. Aplic. Varetas p/ Conj.   Varillas p/ Conj.   Rods per set Cód. Cor Condutor
Código Rango Aplicación Ranger Largo, Length Color del Conductor
Código Number (mm) (inches) (±25mm) Conductor Color Code
min max min max CA (AAC) CAA (ACSR) CAL (AAAC) Compactdo                        Compacted (mm) (inches)
Armadura Preformada Para Condutor de Aluminio 6 AWG CAA 4,93 5,26 0.194 0.207 —– 6 – 6/1 6 – 7f/h/w —– 1016 40(S) 7 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 6 AWG CAA 1321 52(D)
Armadura Preformada Para Condutor de Aluminio 5 AWG CAA 5,57 5,79 0.220 0.228 —– 5 – 6/1 5 – 3, 7f/h/w —– 1016 40(S) 8 branco, blanco, white
Armadura Preformada Para Condutor de Aluminio 5 AWG CAA 1321 52(D
Armadura Preformada Para Condutor de Aluminio 4 AWG CA 5,80 6,17 0.229 0.243 4 – 7f/h/w —– 4 – 6/1, 7/1f/h/w —– 1016 40(S) 8 marrom, marron, brown
Armadura Preformada Para Condutor de Aluminio 4 AWG CA 1321 52(D
Armadura Preformada Para Condutor de Aluminio 4 AWG CAA 6,18 6,58 0.244 0.259 —– 4 – 6/1, 7/1 4 – 7f/h/w —– 1016 40(S) 7 laranja, naranja, orange
Armadura Preformada Para Condutor de Aluminio 4 AWG CAA 1321 52(D
Armadura Preformada Para Condutor de Aluminio 3 AWG CA 6,59 6,93 0.260 0.273 3 – 7f/h/w —– —– 2 – 7f/h/w 1067 42(S) 7 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 3 AWG CA 1372 54(D)
Armadura Preformada Para Condutor de Aluminio 2 AWG CA 7,35 7,82 0.290 0.308 2 – 7f/h/w —– —– 2 – 6/1 1067 42(S) 8 púrpura, rosa, pink
Armadura Preformada Para Condutor de Aluminio 2 AWG CA 1372 54(D)
Armadura Preformada Para Condutor de Aluminio 2 AWG CAA 7,83 8,28 0.309 0.326 —– 2 – 6/1, 7/1 2 – 7f/h/w —– 1118 44(S) 9 vermelho, rojo, red
Armadura Preformada Para Condutor de Aluminio 2 AWG CAA 1422 56(D)
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CA 8,29 8,79 0.327 0.346 1 – 7f/h/w —– —– 1/0 – 7, 19f/h/w 1168 46(S) 9 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CA 1473 58(D)
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CAA 8,80 9,29 0.347 0.366 —– 1 – 6/1 1 – 7f/h/w —– 1219 48(S) 9 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CAA 1524 60(D)
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CA 9,30 9,88 0.367 0.389 1/0 – 7f/h/w —– —– 2/0 – 7f/h/w 1270 50(S) 10 preto, negro, black
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CA 1575 62(D)
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CAA 9,89 10,49 0.390 0.413 —– 1/0 – 6/1 1/0 – 7f/h/w —– 1321 52(S) 9 amarelo, amarillo, yellow
Armadura Preformada Para Condutor de Aluminio 1/0 AWG CAA 1626 64(D)
Armadura Preformada Para Condutor de Aluminio 2/0 AWG CA 10,50 11,07 0.414 0.436 2/0 – 7f/h/w —– —– 3/0 – 7f/h/w 1321 52(S) 10 marrom, marron, brown
Armadura Preformada Para Condutor de Aluminio 2/0 AWG CA 1626 64(D)
Armadura Preformada Para Condutor de Aluminio 2/0 AWG CAA 11,08 11,76 0.437 0.463 —– 2/0 – 6/1 —– 3/0 – 6/1 f/h/w 1372 54(S) 10 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 2/0 AWG CAA 1676 66(D)
Armadura Preformada Para Condutor de Aluminio 3/0 AWG CA 11,77 12,45 0.464 0.490 3/0 – 7, 19 f/h/w —– —– —– 1372 54(S) 10 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 3/0 AWG CA 1676 66(D)
Armadura Preformada Para Condutor de Aluminio 3/0 AWG CAA 12,46 13,23 0.491 0.521 —– 3/0 – 6/1 3/0 – 7 f/h/w 4/0 – 6/1 1422 56(S) 11 laranja, naranja, orange
Armadura Preformada Para Condutor de Aluminio 3/0 AWG CAA 1727 68(D)
Armadura Preformada Para Condutor de Aluminio 4/0 AWG CA 13,24 13,99 0.522 0.551 4/0 – 7, 19 f/h/w —– —– —– 1473 58(S) 11 preto, negro, black
Armadura Preformada Para Condutor de Aluminio 4/0 AWG CA 1778 70(D)
Armadura Preformada Para Condutor de Aluminio 4/0 AWG CAA 14,00 14,86 0.552 0.585 —– 4/0 – 6/1 —– —– 1524 60(S) 11 vermelho, rojo, red
Armadura Preformada Para Condutor de Aluminio 4/0 AWG CAA 1829 72(D)
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CA 14,87 15,39 0.586 0.606 266.8 – 19 f/h/w —– —– —– 1575 62(S) 12 preto, negro, black
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CA 1880 74(D)
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CAA 15,40 16,00 0.607 0.630 —– 266.8 – 18/1 —– —– 1626 64(S) 12 púrpura, rosa, pink
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CAA 1930 76(D)
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CAA 16,01 16,63 0.631 0.655 —– 266.8 – 26/7 —– —– 1626 64(S) 12 amarelo, amarillo, yellow
Armadura Preformada Para Condutor de Aluminio 266.8 AWG CAA 1930 76(D)
Armadura Preformada Para Condutor de Aluminio 336.4 AWG CA 16,64 17,25 0.656 0.679 336.4 – 19 f/h/w —– —– —– 1676 66(S) 13 marrom, marron, brown
Armadura Preformada Para Condutor de Aluminio 336.4 AWG CA 1981 78(D)
Armadura Preformada Para Condutor de Aluminio 300 AWG CAA 17,26 17,85 0.680 0.703 —– 300 – 26/7 —– —– 1727 68(S) 12 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 300 AWG CAA 2032 80(D)
Armadura Preformada Para Condutor de Aluminio 336.4 AWG CA 17,86 18,79 0.704 0.740 —– 336.4 – 26/7 —– —– 1829 72(S) 12 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 336.4 AWG CA 2134 84(D)
Armadura Preformada Para Condutor de Aluminio 397.5 AWG CAA 18,80 19,86 0.741 0.782 —– 397.5 – 18/1 —– —– 1829 72 13 laranja, naranja, orange
Armadura Preformada Para Condutor de Aluminio 397.5 AWG CAA 19,87 20,67 0.783 0.814 —– 397.5 – 26/7 —– —– 1930 76 11 púrpura, rosa, pink
Armadura Preformada Para Condutor de Aluminio 477 AWG CAA 21,47 23,04 0.846 0.907 —– 477 – 26/7 —– —– 1981 78 12 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 477 AWG CAA 23,05 23,59 0.908 0.929 636 – 37 f/h/w —– —– —– 2032 80 13 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 605 AWG CAA 23,60 24,79 0.930 0.976 —– 605 – 26/7 —– —– 2235 88 13 branco, blanco, white
Armadura Preformada Para Condutor de Aluminio 636 AWG CAA 24,80 25,80 0.977 1.016 —– 636 – 26/7 —– —– 2337 92 11 amarelo, amarillo, yellow
Armadura Preformada Para Condutor de Aluminio 795 AWG CAA 25,81 26,29 1.017 1.035 795 – 37, 61f/h/w —– —– —– 2388 94 12 marrom, marron, brown
Armadura Preformada Para Condutor de Aluminio 715 AWG CAA 26,30 27,02 1.036 1.064 —– 715 – 26/7 —– —– 2438 96 12 azul, azul, blue
Armadura Preformada Para Condutor de Aluminio 795 AWG CAA 27,03 27,89 1.065 1.098 —– 795 – 24/7 —– —– 2438 96 12 verde, verde, green
Armadura Preformada Para Condutor de Aluminio 795 AWG CAA 27,90 28,93 1.099 1.139 —– 795 – 26/7 —– —– 2540 100 12 laranja, naranja, orange
Armadura Preformada Para Condutor de Aluminio 954 AWG CAA 28,94 29,49 1.140 1.161 —– 954 – 36/1 —– —– 2540 100 13 púrpura, rosa, pink
Armadura Preformada Para Condutor de Aluminio 1033.5 AWG CA 29,50 30,68 1.162 1.208 1033.5 – 37, 61f/h/w —– —– —– 2540 100 13 vermelho, rojo, red
Armadura Preformada Para Condutor de Aluminio 1113 AWG CAA 30,69 32,23 1.209 1.269 —– 1113 – 45/7 —– —– 2540 100 12 preto, negro, black
Armadura Preformada Para Condutor de Aluminio 1192.5 AWG CAA 32,24 33,7 1.270 1.327 —– 1192.5 – 45/7 —– —– 2540 100 12 branco, blanco, white
Armadura Preformada Para Condutor de Aluminio 1272 AWG CAA 33,71 35,3 1.328 1.390 —– 1272 – 45/7 —– —– 2540 100 13 amarelo, amarillo, yellow
Armadura Preformada Para Condutor de Aluminio 1431 AWG CAA 35,31 36,58 1.391 1.440 —– 1431 – 45/7 —– —– 2540 100 11 marrom, marron, brown
