| DESCRIÇÃO |
SEÇÃO NOMINAL (AWG/
MCM) |
SEÇÃO EFETIVA (MM²) |
DIÂMETRO DO FIO (MM) |
CARACTERÍSTICAS MECÂNICAS |
FICHA TÉCNICA |
| PESO NOMINAL (KG/KM) |
MÓDULO DE ELASTICIDADE (GPA) |
COEF. DE DILATAÇÃO LINEAR (1/°C) |
CARGA DE RUPTURA (DAN) |
| Fio Aço Cobreado 40% IACS 1/0 AWG/MCM |
1/0 |
53,46 |
8,25 |
438 |
176 |
1,90 E-05 |
1497 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 1 AWG/MCM |
1 |
42,43 |
7,35 |
348 |
176 |
1,90 E-05 |
1188 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 2 AWG/MCM |
2 |
33,59 |
6,54 |
275 |
176 |
1,90 E-05 |
940 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 3 AWG/MCM |
3 |
26,69 |
5,83 |
219 |
176 |
1,90 E-05 |
747 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 4 AWG/MCM |
4 |
21,16 |
5,19 |
173 |
176 |
1,90 E-05 |
592 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 5 AWG/MCM |
5 |
16,76 |
4,62 |
137 |
176 |
1,90 E-05 |
469 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 6 AWG/MCM |
6 |
13,27 |
4,11 |
109 |
176 |
1,90 E-05 |
371 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 7 AWG/MCM |
7 |
10,58 |
3,67 |
87 |
176 |
1,90 E-05 |
296 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 8 AWG/MCM |
8 |
8,37 |
3,26 |
69 |
176 |
1,90 E-05 |
234 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 9 AWG/MCM |
9 |
6,65 |
2,91 |
55 |
176 |
1,90 E-05 |
186 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 10 AWG/MCM |
10 |
5,27 |
2,59 |
43 |
176 |
1,90 E-05 |
147 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 11 AWG/MCM |
11 |
4,19 |
2,31 |
34 |
176 |
1,90 E-05 |
117 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 12 AWG/MCM |
12 |
3,3 |
2,05 |
27 |
176 |
1,90 E-05 |
92 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 13 AWG/MCM |
13 |
2,63 |
1,83 |
22 |
176 |
1,90 E-05 |
68 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 14 AWG/MCM |
14 |
2,09 |
1,63 |
17 |
176 |
1,90 E-05 |
58 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 15 AWG/MCM |
15 |
1,65 |
1,45 |
14 |
176 |
1,90 E-05 |
46 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 16 AWG/MCM |
16 |
1,31 |
1,29 |
11 |
176 |
1,90 E-05 |
37 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 17 AWG/MCM |
17 |
1,04 |
1,15 |
8,5 |
176 |
1,90 E-05 |
29 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 18 AWG/MCM |
18 |
0,82 |
1,02 |
6,7 |
176 |
1,90 E-05 |
23 |
VISUALIZAR |

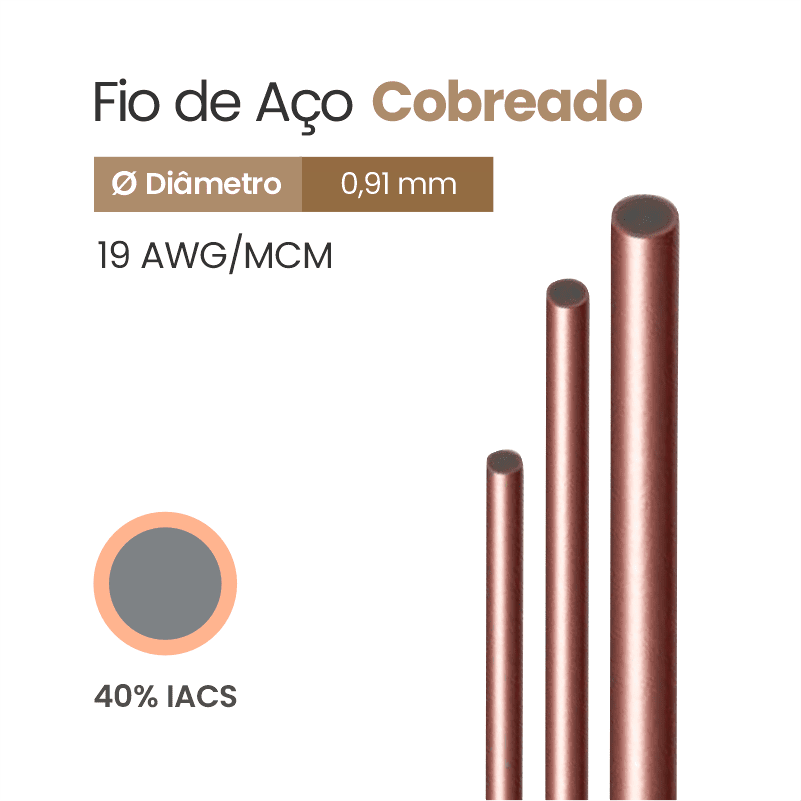

| Fio Aço Cobreado 40% IACS 19 AWG/MCM |
19 |
0,65 |
0,91 |
5,3 |
176 |
1,90 E-05 |
18 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 20 AWG/MCM |
20 |
0,52 |
0,81 |
42 |
176 |
1,90 E-05 |
14,4 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 21 AWG/MCM |
21 |
0,41 |
0,72 |
3,3 |
176 |
1,90 E-05 |
11,4 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 22 AWG/MCM |
22 |
0,32 |
0,64 |
2,6 |
176 |
1,90 E-05 |
9 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 23 AWG/MCM |
23 |
0,26 |
0,57 |
2,1 |
176 |
1,90 E-05 |
7,1 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 24 AWG/MCM |
24 |
0,2 |
0,51 |
1,7 |
176 |
1,90 E-05 |
5,7 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 25 AWG/MCM |
25 |
0,16 |
0,45 |
1,3 |
176 |
1,90 E-05 |
4,5 |
VISUALIZAR |
| Fio Aço Cobreado 40% IACS 26 AWG/MCM |
26 |
0,13 |
0,4 |
1 |
176 |
1,90 E-05 |
3,5 |
VISUALIZAR |
