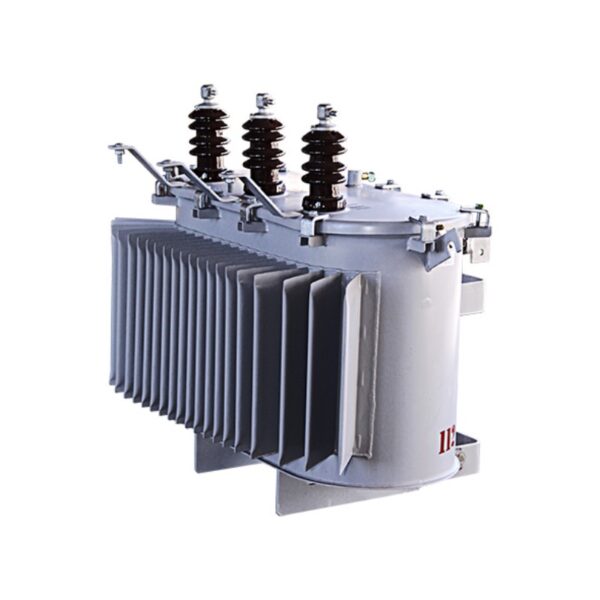

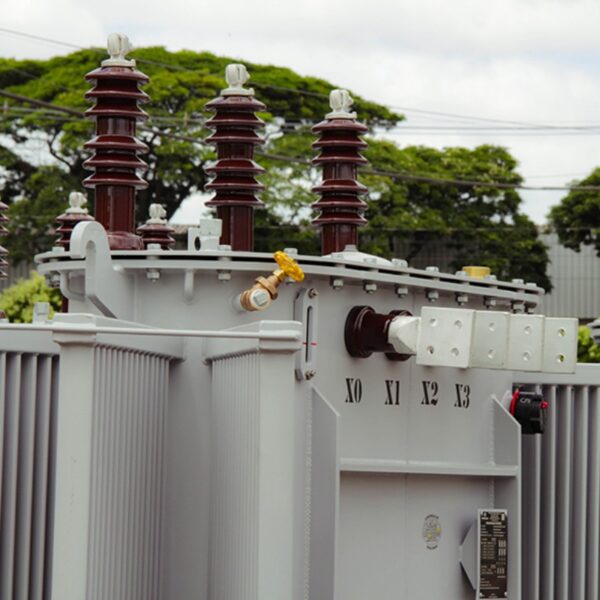

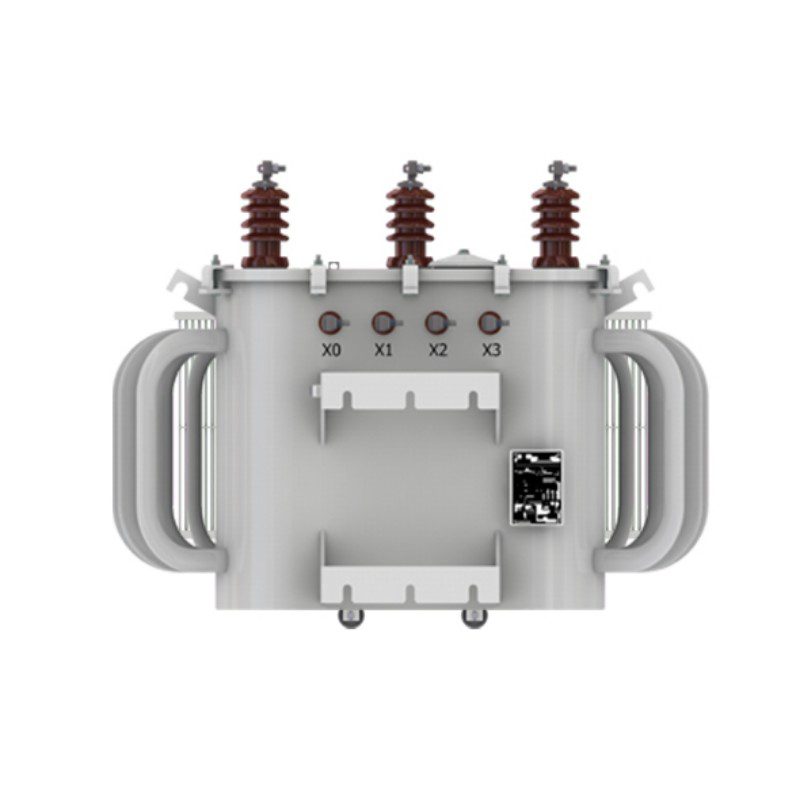

Transformador de distribuição trifásico

Projetados para uso em redes aéreas de energia elétrica urbana.

Descrição: Transformador de distribuição trifásico

Em redes aéreas de energia elétrica urbana.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 5 a 300 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias trifásicas: 220/127V, 380/220V ou 440/254V.

– Frequência: 60 Hz

– Elevação de temperatura: 55°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atendem às normas das concessionárias de energia elétrica;

– Comutador de derivações sem carga (em transformadores com derivações);

– Buchas e terminais primários;

– Buchas e terminais secundários;

– Terminais de aterramento;

– Suportes para fixação em postes;

– Orelhas de suspensão;

– Placa de identificação;

– Óleo isolante mineral;

– Dispositivo para alívio de pressão.

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 65 ou 75°C;

– Autoprotegido;

– Disjuntor na BT;

– Fusível de expulsão na AT;

– Suportes para fixação de para-raios;

– Pintura para ambientes agressivos;

– Óleo isolante vegetal;

– Frequência 50 Hz opcional.

ENSAIOS

Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação;

– Tensão aplicada;

– Tensão induzida;

– Resistência ôhmica dos enrolamentos;

– Resistência do isolamento;

– Polaridade;

– Deslocamento angular;

– Perdas em vazio;

– Corrente de excitação;

– Perdas em carga;

– Impedância;

– Estanqueidade;

– Verificação das características do óleo isolantes.

ENSAIOS DE TIPO

– Elevação de temperatura;

– Impulso atmosférico.

– Nível de ruído.
NORMA

ABNT NBR 5440/14

HOMOLOGAÇÃO

Atende a todas concessionárias de energia elétrica do Brasil.

INFORMAÇÕES IMPORTANTES

Os transformadores Romagnole, atendem integralmente ao Programa Brasileiro de Etiquetagem – PBR, no que tange os requisitos da Portaria Interministerial nº 104 de 22 de março de 2013.





DIMENSÕES APROXIMADAS (mm)

Classe de tensão 15 kV
POT. (kVA) DIM. A DIM. C DIM. L DIM. B DIM. D
15 810 900 710 200 120
30 820 910 720 200 120
45 920 920 730 200 120
75 1150 930 790 400 150
112,5 1190 1180 800 400 150
150 1200 1200 860 400 150
225 1210 1360 945 400 150
300 1270 1380 1000 400 150
Classe de tensão 24,2 ou 36,2 kV
15 950 880 700 200 120
30 980 1030 720 200 120
45 1120 1050 740 200 120
75 1220 1070 790 400 150
112,5 1240 1150 830 400 150
150 1250 1380 920 400 150
225 1210 1360 945 400 150
300 1270 1380 1000 400 150

MASSA TOTAL APROXIMADA (kg)

15 kV 24,2 kV 36,2 kV
210 220 230
250 300 320
320 350 370
440 490 500
560 590 610
630 680 690
890 995 1000
1050 1150 1300
