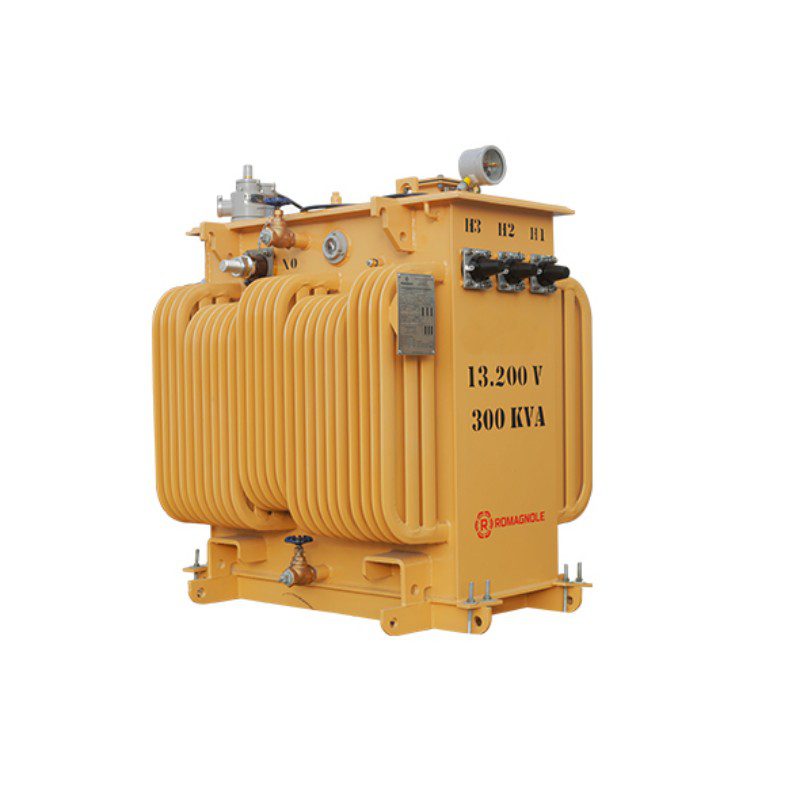

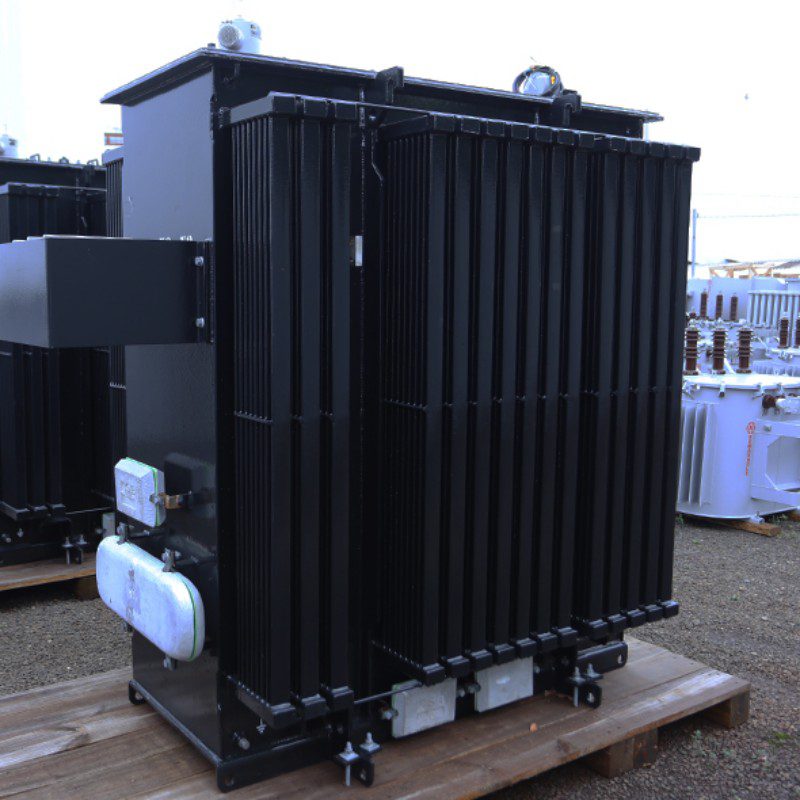

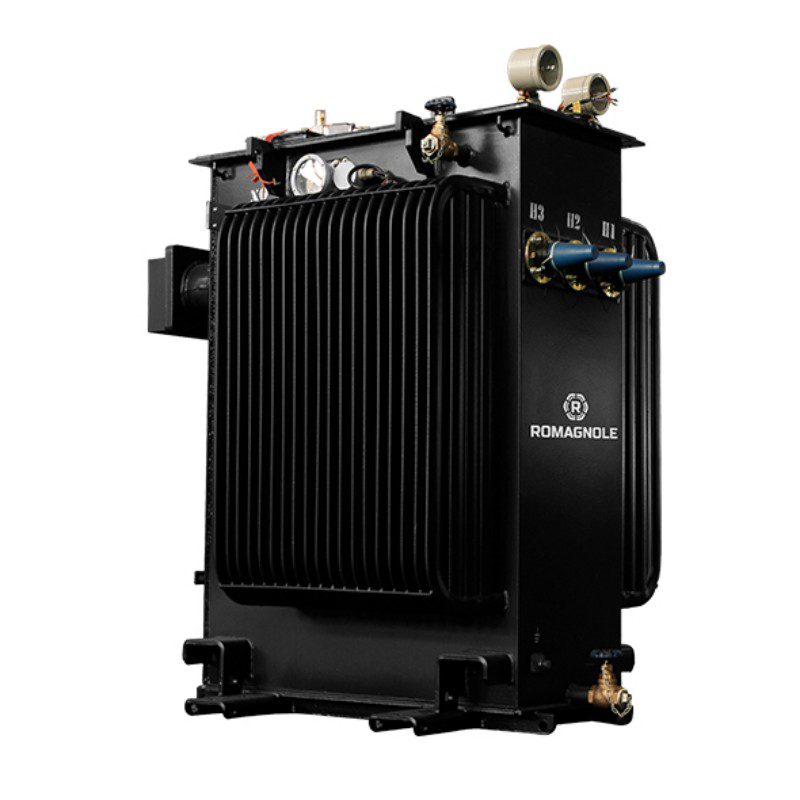

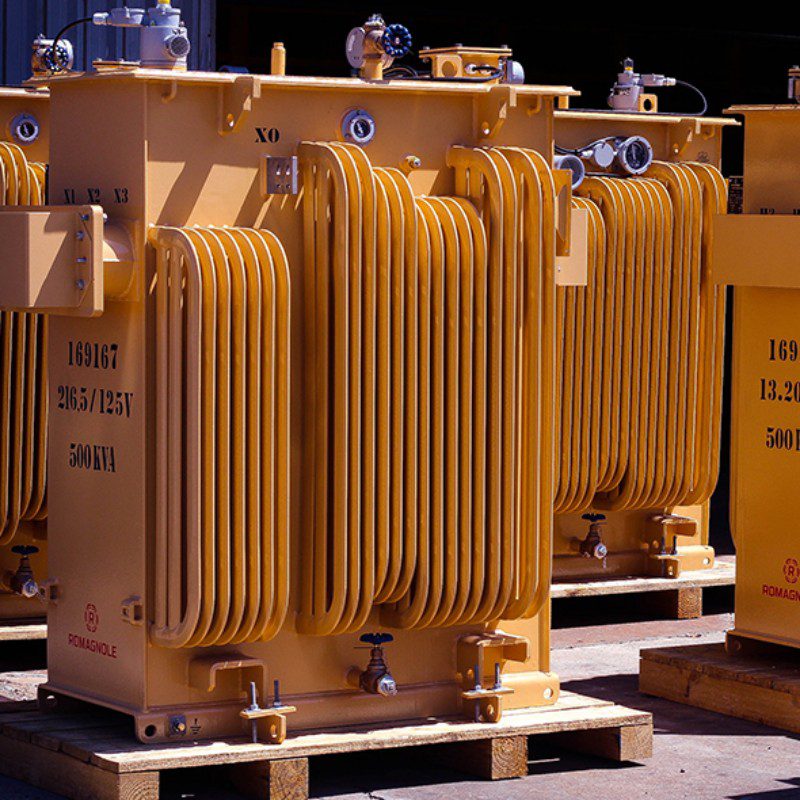

Descrição: Transformador submersível

Em câmaras subterrâneas, normalmente em regiões onde há necessidade de eliminar a rede aérea de distribuição de energia, para diminuir os impactos visuais e aumentar a confiabilidade do sistema elétrico. No subsolo em ruas, calçadas, avenidas, praças, pontos de ônibus, edifícios comerciais e em demais locais onde se privilegia aspectos de segurança e estética.
CARACTERÍSTICAS NOMINAIS

– Faixa de potências: 45 a 3.000 kVA

– Tensões primárias:

Classe 15 kV: NBI 95 kV
Classe 24,2 kV: NBI 125 kV
Classe 36,2 kV: NBI 150 kV
– Tensões secundárias: 220/127 V, 380/220 V ou 440/254 V;

– Frequência: 60 Hz

– Elevação de temperatura: 55°C

– Classe térmica: 105°C

CARACTERÍSTICAS PADRÃO

– Atende as normas brasileiras;

– Atende as normas das concessionárias de energia elétrica;

– Terminais secundários;

– Terminais de aterramento;

– Buchas primárias;

– Plug de inserção simples deadbreak;

– Válvula de drenagem;

– Plug de enchimento;

– Dispositivo para alívio da pressão;

– Orelha de suspensão;

– Placa de identificação;

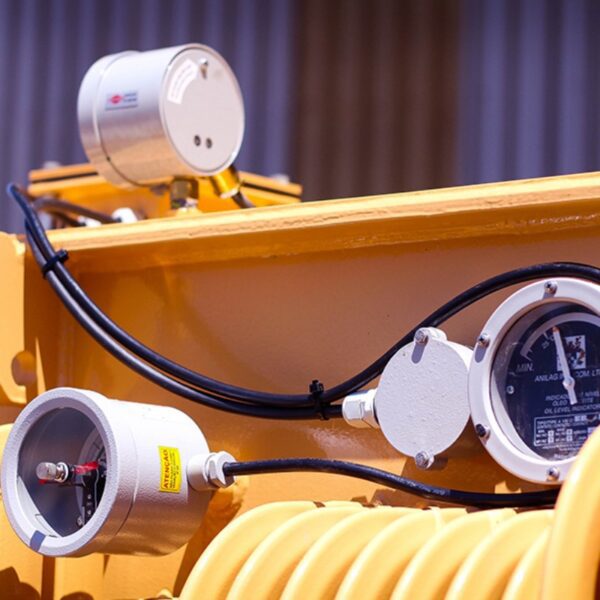

– Indicador de nível de óleo;

– Óleo isolante mineral;

CARACTERÍSTICAS OPCIONAIS

– Elevação de temperatura: 65 ou 75°C;

– Plug de inserção simples loadbreak;

– Comutador de derivações sem carga com acionamento interno (em transformadores com derivações);

– Tampa de inspeção;

– Indicador de pressão e/ou vácuo;

– Indicador do nível de óleo com ou sem contatos elétricos;

– Óleo isolante vegetal;

– Dispositivo para alívio de pressão com ou sem contatos elétricos;

– Flanges de BT para acoplamento de protetor de rede;

– Pintura para ambientes agressivos;

– Frequência de 50 Hz.

ENSAIOS

Cada unidade produzida é submetida aos seguintes ensaios:

ENSAIOS DE ROTINA

– Relação de transformação

– Tensão aplicada

– Tensão induzida

– Resistência ôhmica dos enrolamentos

– Resistência de isolamento

– Deslocamento angular

– Perdas em vazio

– Corrente de excitação

– Perdas em carga

– Impedância

– Esanqueidade

– Verificação das características do óleo isolante
NORMA

NBR 9369/86

HOMOLOGAÇÃO

Light, CEMIG ou sob consulta.

DIMENSÃO APROXIMADA (mm)

MASSA TOTAL APROXIMADA (kg)
