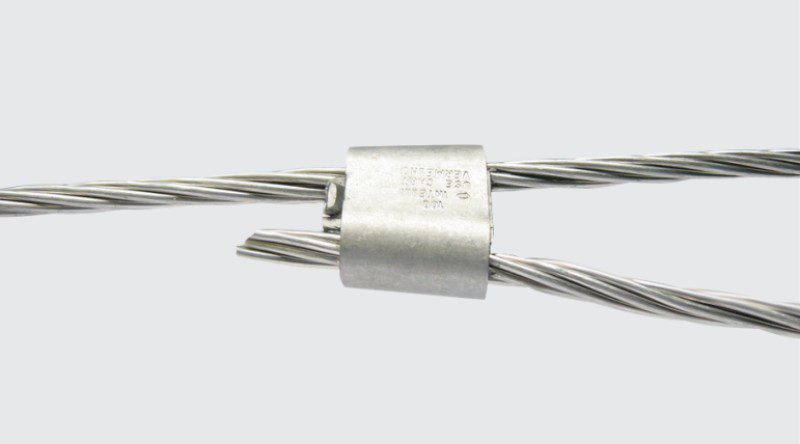

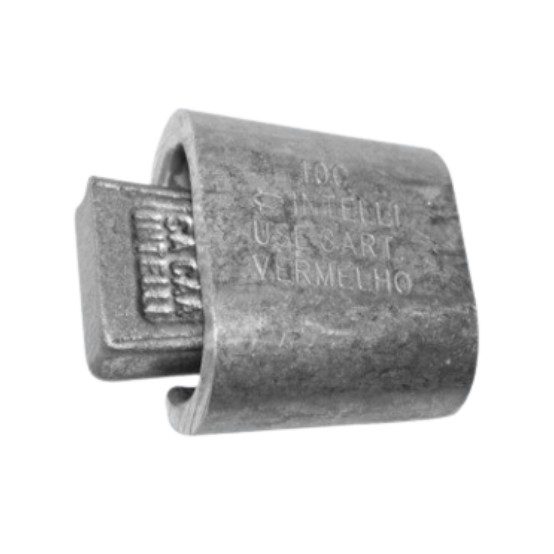

CADC – Conector Tipo Cunha de Alumínio

CADC – Conector Tipo Cunha de Alumínio, Finalidade: Derivação de cabos de alumínio CA ou CAA e cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre. Características: Conexão por efeito mola (aperto permanente). Alta condutivi…

Descrição: CADC – Conector Tipo Cunha de Alumínio

Finalidade: Derivação de cabos de alumínio CA ou CAA e cobre. Indicado para conexões alumínio-alumínio e alumínio-cobre.

Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.

Aplicação: Redes elétricas de distribuição de energia.

Material: Corpo e cunha em liga de alumínio. Fornecido com composto anti-óxido INTELTROX.

Ferramenta de Aplicação: Ferramenta de impacto com cartucho para conector cunha.

Normas: ABNT NBR-11788 / ANSI C119.4

Para saber qual modelo utilizar, use a tabela de combinações, disponível aqui.

DESCRIÇÃO COR DO CARTUCHO DE APLICAÇÃO CONDUTORES FICHA TÉCNICA
PRINCIPAL DERIVAÇÃO SOMA DOS CONDUTORES
MIN. (MM) MÁX. (MM) AWG/MCM MIN. (MM) MÁX. (MM) AWG/MCM MIN. (MM) MÁX. (MM)
Conector Cunha AL CADC-101 VERMELHO 6,53 10,11 1/0 6,53 10,11 2 14,81 18,39 VISUALIZAR
Conector Cunha AL CADC-102 VERMELHO 6,53 10,11 2 | 1/0 4,11 6,55 4 | 6 11,79 15,29 VISUALIZAR
Conector Cunha AL CADC-103 VERMELHO 6,53 10,11 2 | 1/0 5,18 8,38 2 | 4 13,08 16,66 VISUALIZAR
Conector Cunha AL CADC-104 VERMELHO 4,11 6,55 6 | 4 4,11 5,84 6 | 6 8,41 11,81 VISUALIZAR
Conector Cunha AL CADC-105 VERMELHO 5,18 8,38 4 | 2 4,11 6,55 4 | 6 10,41 13,46 VISUALIZAR
Conector Cunha AL CADC-20A AZUL 8,23 14,53 2/0 | 3/0 4,11 7,6 6 | 6 13,36 17,18 VISUALIZAR
Conector Cunha AL CADC-20B AZUL 8,23 14,53 1/0 | 2/0 | 2/0 | 2/0 | 2/0 | 3/0 | 3/0 | 4/0 | 4/0 4,11 11,79 1/0 | 4 | 2 | 1/0 | 2/0 | 4 | 2 | 6 | 4 15,9 22,32 VISUALIZAR
Conector Cunha AL CADC-208 AZUL 9,25 14,53 2/0 | 3/0 | 3/0 | 3/0 | 4/0 | 4/0 | 4/0 6,55 14,53 2/0 | 1/0 | 2/0 | 3/0 | 2 | 1/0 | 2/0 20,67 25,66 VISUALIZAR
Conector Cunha AL CADC-211 AZUL 9,25 14,53 4/0 | 4/0 9,25 14,53 3/0 | 4/0 24,86 28,7 VISUALIZAR
Conector Cunha AL CADC-30A AZUL 15,24 17,37 266,8 | 266,8 | 336,4 | 336,4 4,11 12,7 6 | 4 | 6 | 4 18,75 22,76 VISUALIZAR
Conector Cunha AL CADC-313 AZUL 15,24 17,37 266,8 | 266,8 | 266,8 | 336,4 | 336,4 6,55 14,2 2 | 1/0 | 2/0 | 2 | 1/0 22,77 27,01 VISUALIZAR
Conector Cunha AL CADC-316 AZUL 15,24 17,37 266,8 | 266,8 | 266,8 | 336,4 | 336,4 | 336,4 8,23 15,24 3,0 | 4/0 | 266,8 | 2/0 | 3/0 | 4/0 27,02 31,22 VISUALIZAR
Conector Cunha AL CADC-317 AZUL 15,24 17,37 336,4 | 336,4 11,68 17,37 266,8 | 336,4 31,21 34,75 VISUALIZAR
Conector Cunha AL CADC-35B AZUL 16,9 18,3 336,4* | 336,4* | 336,4* 7,42 11,35 2 | 1/0 | 2/0 25,71 29,64 VISUALIZAR
Conector Cunha AL CADC-351 AZUL 16,9 18,3 336,4* | 336,4* 11,8 14,31 3/0 | 4/0 30,1 32,6 VISUALIZAR
Conector Cunha AL CADC-352 AZUL 16,3 18,5 336,4* | 336,4* | 336,4* 15 18,5 266,8 | 336,4 | 336,4* 32,5 37 VISUALIZAR
Conector Cunha AL CADC-401 AMARELO 13,31 19,05 336,4* | 336,4* 13,31 19,05 266,8 | 336,4* 31,75 36,99 VISUALIZAR
Conector Cunha AL CADC-403 AMARELO 13,31 19,05 336,4* | 336,4 | 336,4 | 336,4* 11,68 16 1/0 | 2/0 | 3/0 | 4/0 27,7 32,95 VISUALIZAR
Conector Cunha AL CADC-407 AMARELO 13,31 19,05 336,4* | 336,4* 6,53 9,02 4 | 2 21,84 27,08 VISUALIZAR
Conector Cunha AL CADC-409 AMARELO 13,31 19,05 336,4* 4,11 5,18 6 19,43 24,67 VISUALIZAR
Conector Cunha AL CADC-501 AMARELO 18,34 24,13 556,5* | 556,5* 18,34 24,13 477 | 556,5 42,98 47,09 VISUALIZAR
Conector Cunha AL CADC-502 AMARELO 16,92 24,21 397,5* | 477* | 477* | 556,5* | 556,5* 16,92 23,88 397,5 | 397,5 | 477 | 336,4 | 397,5 38,56 45 VISUALIZAR
Conector Cunha AL CADC-503 AMARELO 16,92 23,88 397,5* | 477* | 556,5* 14,55 19,05 397,5 | 477 | 266,8 34,7 40,31 VISUALIZAR
Conector Cunha AL CADC-504 AMARELO 16,92 23,88 397,5* | 477* | 556,5* 10,51 19,05 266,8 | 266,8 | 4/0 31,98 38,03 VISUALIZAR
Conector Cunha AL CADC-505 AMARELO 16,92 23,88 397,5* | 397,5* | 477* | 477* | 477* | 556,5* | 556,5* | 556,5* 11,07 16,51 3/0 | 4/0 | 2/0 | 3/0 | 4/0 | 1/0 | 2/0 | 3/0 30,89 36,09 VISUALIZAR
Conector Cunha AL CADC-508 AMARELO 16,92 23,88 397,5* | 477* | 556,5* 5,88 11,35 1/0 | 1/0 | 2 28,27 32,53 VISUALIZAR
Conector Cunha AL CADC-510 AMARELO 16,92 23,88 397,5* | 477* 6,53 8,28 2 | 2 25,27 30,1 VISUALIZAR
