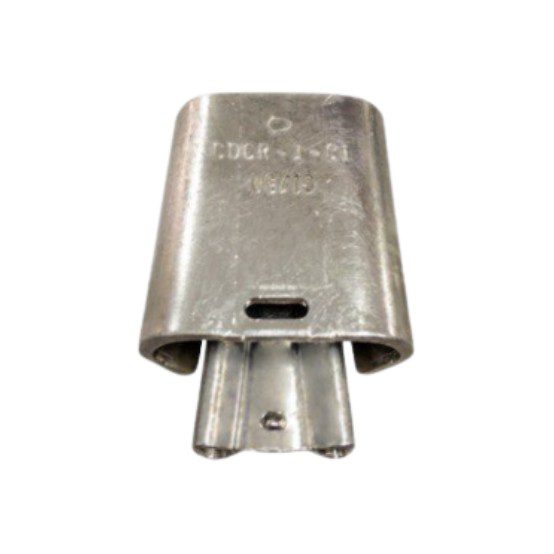

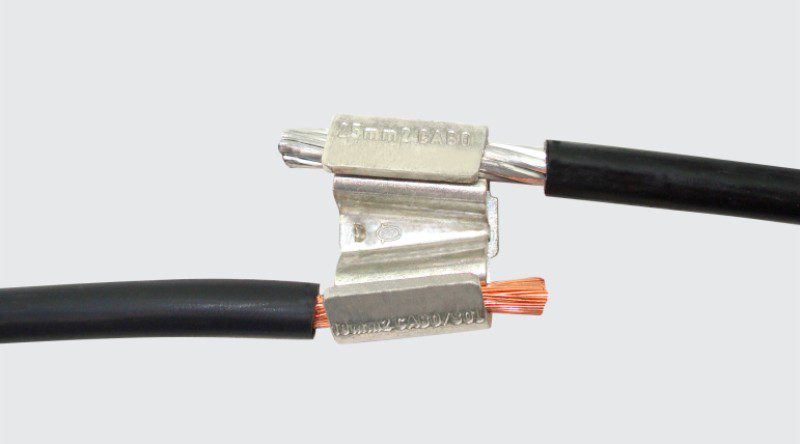

Finalidade: Derivação de cabos de cobre ou alumínio CA e CAA. Indicado para conexões cobre-cobre, cobre-alumínio e alumínio-cobre.
Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.
Aplicação: Redes de distribuição de energia elétrica.
Material: Liga de cobre. Fornecido com composto anti-óxido INTELTROX.
Acabamento: Estanhado.
Ferramenta de Aplicação: Alicate bomba d’água de 12”.
Normas de Referência: ABNT NBR-5370 / ANSI C119.4
Para saber qual modelo utilizar, use a tabela de combinações, disponível aqui.
| DESCRIÇÃO | TIPO | COR REFERÊNCIA | SELEÇÃO POR DIÂMETRO | FICHA TÉCNICA | |||||
| PRINCIPAL (MM) | DERIVAÇÃO (MM) | SOMA DOS CONDUTORES (MM) | |||||||
| MIN. | MÁX. | MIN. | MÁX. | MIN. | MÁX. | ||||
| Conector Derivação Cunha Simétrico CDCR-I-CI | I | CINZA | 3,17 | 8,12 | 3,17 | 7,42 | 11,19 | 14,01 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-II-VD | II | VERDE | 3,17 | 8,12 | 3,17 | 5,21 | 9,51 | 11,18 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-III-VM | III | VERMELHO | 2,54 | 6,55 | 1,27 | 4,65 | 7,68 | 9,5 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-IV-AZ | IV | AZUL | 2,54 | 6,55 | 1,27 | 4,65 | 6,21 | 7,67 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-V-AM | V | AMARELO | 2,54 | 4,93 | 1,27 | 4,65 | 4,7 | 6,2 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-VI-AZB | VI | AZUL / BRANCO | 8,01 | 10,61 | 6,54 | 9,36 | 16,79 | 18,72 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-VII-VMB | VII | VERMELHO / BRANCO | 4,66 | 10,11 | 4,66 | 8,3 | 14,02 | 16,78 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-VIII-VDB | VIII | VERDE / BRANCO | 8,01 | 10,5 | 8,01 | 10,11 | 18,73 | 20,22 | VISUALIZAR |
| Conector Derivação Cunha Simétrico CDCR-345** | 345 | VERMELHO / AZUL / AMARELO | 2,54 | 1,27 | 1,27 | 4,65 | 4,7 | 9,5 | VISUALIZAR |
