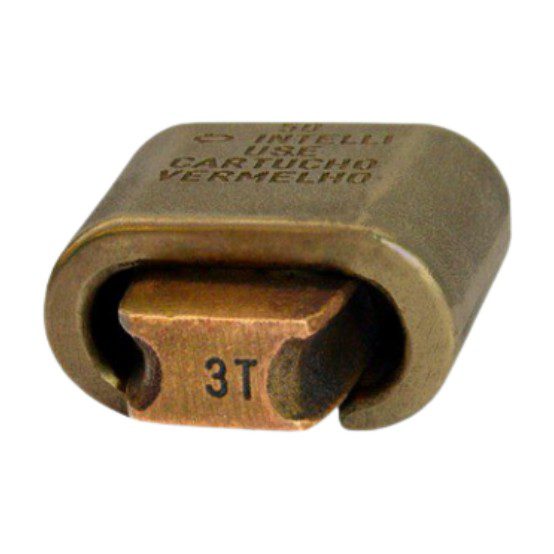

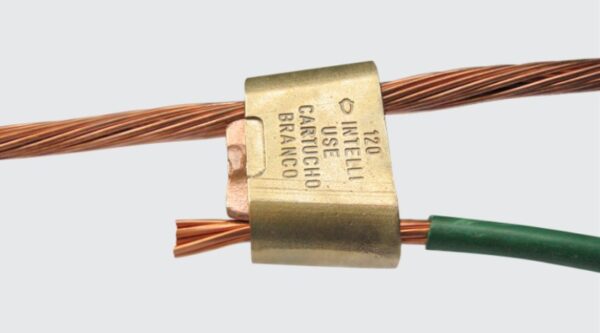

CODC – Conector Tipo Cunha de Cobre

CODC – Conector Tipo Cunha de Cobre, Finalidade: Derivação de cabo de cobre ou CS – COPPERSTEEL, cabo-cabo. Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão. Aplicaç…

Descrição: CODC – Conector Tipo Cunha de Cobre

Finalidade: Derivação de cabo de cobre ou CS – COPPERSTEEL, cabo-cabo.

Características: Conexão por efeito mola (aperto permanente). Alta condutividade elétrica e resistência à corrosão.

Aplicação: Redes elétricas de distribuição de energia, sistemas de aterramento em geral.

Material: Bronze, fornecido com composto anti-óxido INTELTROX-Cu.

Ferramenta de Aplicação: Ferramenta de impacto com cartucho para conector cunha.

Normas: ABNT NBR-5370 / ANSI C119.4

DESCRIÇÃO TIPO COR REFERÊNCIA SELEÇÃO POR DIÂMETRO FICHA TÉCNICA
PRINCIPAL (MM) DERIVAÇÃO (MM) SOMA DOS CONDUTORES (MM)
MIN. MÁX. MIN. MÁX. MIN. MÁX.
Conector Cunha Cobre CDCR-I-CI I CINZA 3,17 8,12 3,17 7,42 11,19 14,01 VISUALIZAR
Conector Cunha Cobre CDCR-II-VD II VERDE 3,17 8,12 3,17 5,21 9,51 11,18 VISUALIZAR
Conector Cunha Cobre CDCR-III-VM III VERMELHO 2,54 6,55 1,27 4,65 7,68 9,5 VISUALIZAR
Conector Cunha Cobre CDCR-IV-AZ IV AZUL 2,54 6,55 1,27 4,65 6,21 7,67 VISUALIZAR
Conector Cunha Cobre CDCR-V-AM V AMARELO 2,54 4,93 1,27 4,65 4,7 6,2 VISUALIZAR
Conector Cunha Cobre CDCR-VI-AZB VI AZUL / BRANCO 8,01 10,61 6,54 9,36 16,79 18,72 VISUALIZAR
Conector Cunha Cobre CDCR-VII-VMB VII VERMELHO / BRANCO 4,66 10,11 4,66 8,3 14,02 16,78 VISUALIZAR
Conector Cunha Cobre CDCR-VIII-VDB VIII VERDE / BRANCO 8,01 10,5 8,01 10,11 18,73 20,22 VISUALIZAR
Conector Cunha Cobre CDCR-345** 345 VERMELHO / AZUL / AMARELO 2,54 1,27 1,27 4,65 4,7 9,5 VISUALIZAR
Conectores á CompressãoCAC – Conector de Alumínio à CompressãoTC69ESF
Conectores á CompressãoCAH – Conector de Alumínio à Compressão tipo HTC72ESF
Conectores á CompressãoCAL – Conector de Alumínio à CompressãoTC75ESF

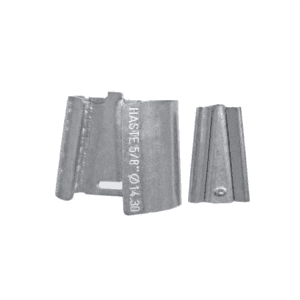

Conectores com Efeito MolaCCA – Conector Cunha para AterramentoTC78ESF
